实现功能概要

  定时使用http访问云端的程序版本,如果版本不一致,然后通过http下载最新的升级文件,实现升级.

测试准备工作(默认访问我的服务器,改为自己的服务器,请看后面说明)



一,下载BootLoader程序(请自行下载)



二,调整波动开关位置,STM32和Wi-Fi 串口 通信



三,短接STM32的PB2和Wi-Fi模块的RST引脚(内部程序使用该引脚硬件复位Wi-Fi)



四.两个串口模块的RX,分别接到单片机的PA9和PA10.

  4.1注:此为监控STM32和Wi-Fi之间的数据,看到更新的过程.



  4.2 示意图



开始测试

一,打开可以配网的APP,给Wi-Fi配网

  请参考基础篇: https://www.cnblogs.com/yangfengwu/p/11760590.html



二,配网成功后,默认重启以后更新程序文件,更新完成以后自动加载更新的用户程序

  下面说明一下监控的数据

  2.1 单片机发送数据,(获取云端程序文件的版本信息)



  2.2 其实就是获取的这个文件



  2.3 获取程序文件



  2.4 如果升级没有问题重启以后运行刚升级进去的用户程序



修改为连接自己的服务器

一,修改BootLoader,和两份用户程序连接的Web服务器的IP地址,端口号信息







二,Http访问程序文件的路径请自行根据自己的修改,我按照我自己的说明

  2.1 根据单片机程序访问的路径,在Web服务器建立文件夹



  2.2 打开上位机软件,计算两份用户程序的SUM值

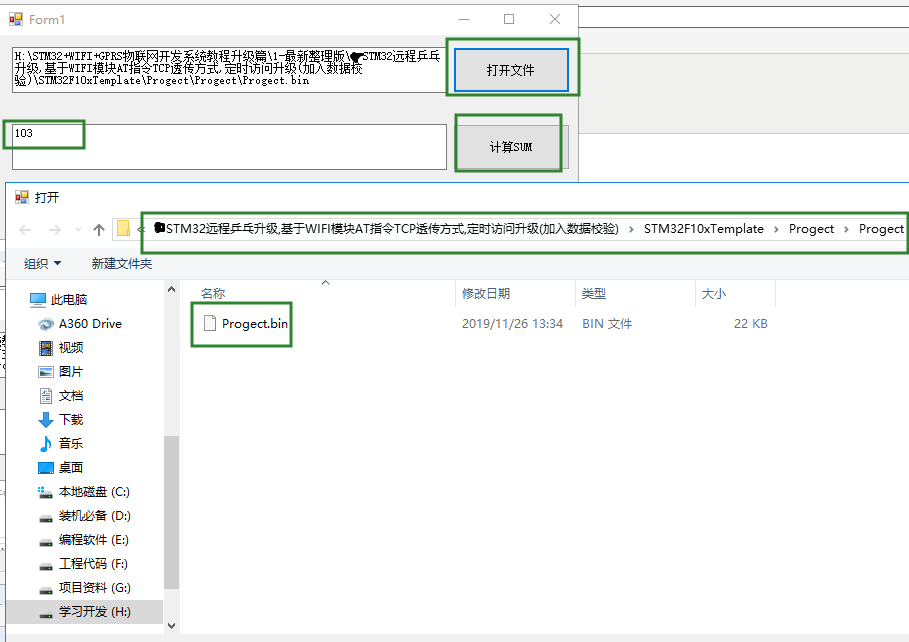

  2.3 计算第一份用户程序的校验值,并替换SumBin1的字段值





  2.4 计算第二份用户程序的校验值,并替换SumBin2的字段值





  2.5 拷贝记录设备版本的updatainfo.txt文件,和用户程序1文件(Progect.bin),用户程序2文件(Progect2.bin)到服务器







  2.5 最终效果



修改完了按照文章一开始的测试

  升级成功以后用户程序里面在定时询问是不是有新版本

  咱刚升级进去的肯定是新版本.

  咱到云端修改下版本

修改云端版本

一,修改云端版本



二,用户程序检测到新版本,写入更新标志,重启,

 BootLoader获取更新另一份程序,重启,运行新程序



其它

一,可先下载第一份程序到单片机,让单片机默认运行一份程序

  1.1 操作步骤是先下载BootLoader程序(下载进去就可以,不需要任何配置)

  1.2 下载第一份用户程序(程序默认加载第一份用户程序),请按照下面配置下载



此时单片机启动以后便会运行第一份用户程序.
