Modbus转Profinet--TS-180 网关连接西门子 PLC 和工业称重仪表

项目

随着科技的高速发展，工业自动化行业对日益多样的称重需求越来越高，上海某公司在国内的一个

工业自动化项目中，监控中心系统需要远程实时采集工业称重仪表测量的各种称重参数。该系统使用的是

西门子 S7-300 PLC，支持 PROFINET 以太网协议，工业称重仪表为该公司生产的称重显示控制器，提供

RS485 串口，支持的协议为仪表厂家定义的连续输出串口协议

解决方案

由于该工业称重显示控制器工作时 RS485 串口支持自家公司定义的连续输出协议俗称串口自定义协

议；监控中心系统西门子 S7-300 PLC 支持 PROFINET 以太网协议，作为 PROFINET 主站，PLC 和称重仪

表的协议不同，故 PLC 不能直接采集称重仪表的数据，需通过第三方的协议转换模块实现不同协议间的数

据交换。本项目使用了上海泗博自动化有限公司自主研发生产的串口转 PROFINET 网关 TS-180，从而解

决了 S7-300 PLC 实时采集工业称重显示控制器的各种称重参数，满足了不但只在工业现场通过操作显示

屏查看称重仪表采集的各种称重参数，而且也能在监控中心远程实时获取称重仪表获取的各种称重数据供

工作人员参考和使用。

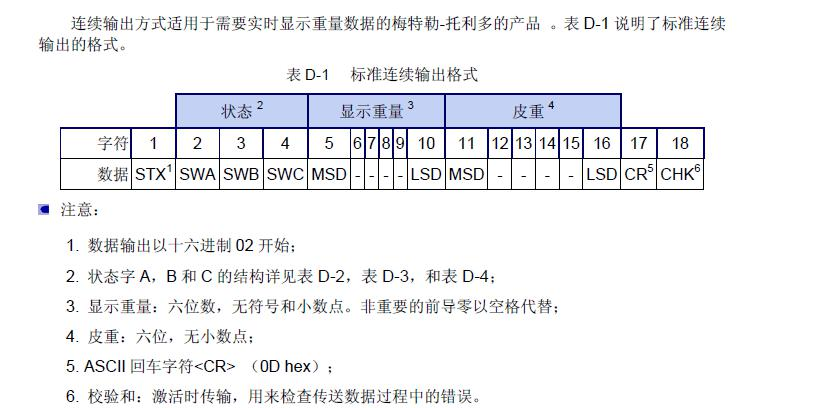

称重显示控制器的通讯参数

项目系统图

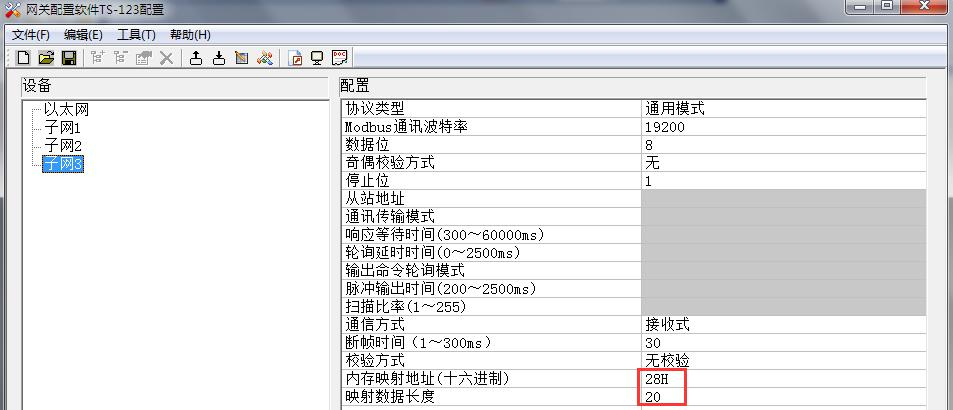

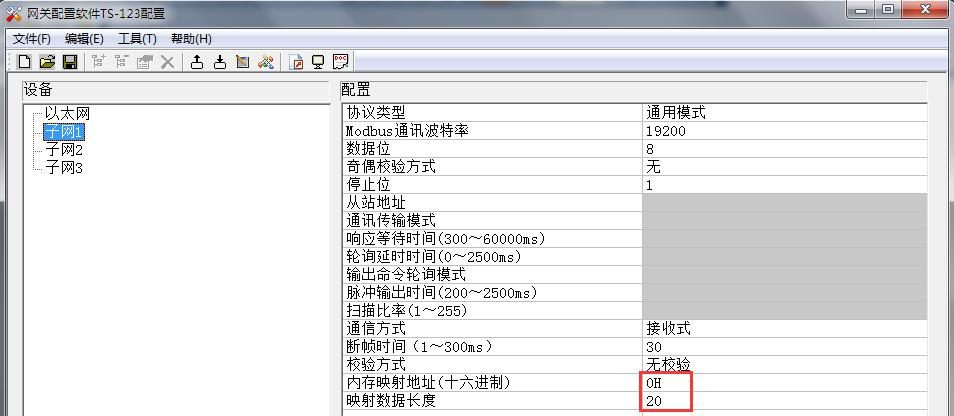

软件配置-TS-123

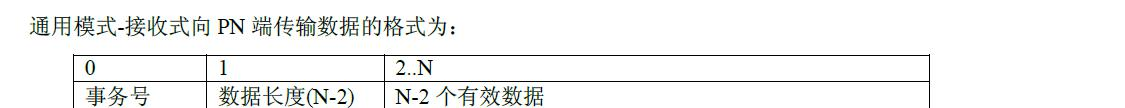

TS-180 PROFINET 端通用模式接收式格式

配置说明：子网 1，2，3 分别对应 TS-180 的三个串口，每个串口接对应的称重仪表，由于 TS-180 PN

端的输入区格式比实际接收的数据多两个字节，故映射长度为 20 字节，内存映射起始地址对应串口端数

据在 PN 输入区的一一映射的位置，访问 PN 端对应的 I 地址就可以获取到各个串口采集的称重仪表的各种

实时称重数据。

结论

通过使用上海泗博自动化有限公司的 TS-180 网关，实现了监控系统远程实时采集称重显示控制器的

各种称重数据，不需要工作人员去现场通过显示屏查看数据，节省了人力和物力，使工作效率大大提升，

满足了客户自动化项目的需求
