九层之台,起于累土;千里之堤毁于蚁穴;成者半于九十。最近工程项目完全可以调试,却最后在 OpenCV向JNI层的参数转换 这个节点上遇到麻烦,看来得好好的思考一番,仔细寻找其中的纰漏。

一、实例

根据可运行的openCv sample,可以用与人脸检测的函数是这样的:

  1. //貌似 必须要特殊编写,便可以默认调用!wishchin!
  2. public Mat onCameraFrame(CvCameraViewFrame inputFrame) {
  3.
  4. mRgba = inputFrame.rgba();
  5. mGray = inputFrame.gray();
  6.
  7. if (mAbsoluteFaceSize == 0) {
  8. int height = mGray.rows();
  9. if (Math.round(height * mRelativeFaceSize) > 0) {
  10. mAbsoluteFaceSize = Math.round(height * mRelativeFaceSize);
  11. }
  12. mNativeDetector.setMinFaceSize(mAbsoluteFaceSize);
  13. }
  14.
  15. MatOfRect faces = new MatOfRect();
  16.
  17. if (mDetectorType == JAVA_DETECTOR) {
  18. if (mJavaDetector != null)
  19. mJavaDetector.detectMultiScale(mGray, faces, 1.1, 2, 2, // TODO: objdetect.CV_HAAR_SCALE_IMAGE
  20. new Size(mAbsoluteFaceSize, mAbsoluteFaceSize), new Size());
  21. }
  22. else if (mDetectorType == NATIVE_DETECTOR) {
  23. if (mNativeDetector != null)
  24. mNativeDetector.detect(mGray, faces);//Detect 面部的代码,使用C++!wishchin!
  25. }
  26. else {
  27. Log.e(TAG, "Detection method is not selected!");
  28. }
  29.
  30. //0.2.把检测到的框画在图片上!wishchin!
  31. Rect[] facesArray = faces.toArray();
  32. for (int i = 0; i < facesArray.length; i++){
  33. Core.rectangle(mRgba, facesArray[i].tl(), facesArray[i].br(), FACE_RECT_COLOR, 3);
  34. }
  35. if (mNativeDetector != null){
  36. //Detect 使用C++!wishchin!
  37. //mCamParam.dof6CamRecog(mGray,mCamParam);//具体函数已经转移!
  38. }
  39. return mRgba;
  40. }

函数分析:

主要处理过程:

  1. mNativeDetector.detect(mGray, faces);//Detect 面部的代码,使用C++!wishchin!

所使用的函数:

  1. public void detect(Mat imageGray, MatOfRect faces) {
  2. nativeDetect( mNativeObj, imageGray.getNativeObjAddr(), faces.getNativeObjAddr() );
  3. }

所调用的Native函数:

  1. private static native void nativeDetect(long thiz, long inputImage, long faces);

对应CPP内的JNI接口:

  1. JNIEXPORT void JNICALL
  2. Java_com_example_feeljulygpsmap_FeelJulyGpsMap_nativeDetect
  3. (JNIEnv * jenv, jclass,
  4. jlong thiz,
  5. jlong imageGray, jlong faces)
  6. {
  7. LOGD("Java_org_opencv_samples_facedetect_DetectionBasedTracker_nativeDetect enter");
  8. try
  9. {
  10. vector<Rect> RectFaces;
  11. ((DetectionBasedTracker*)thiz)->process(*((Mat*)imageGray));
  12. ((DetectionBasedTracker*)thiz)->getObjects(RectFaces);
  13. vector_Rect_to_Mat(RectFaces, *((Mat*)faces));
  14. }
  15. catch(cv::Exception& e)
  16. {
  17. LOGD("nativeCreateObject caught cv::Exception: %s", e.what());
  18. jclass je = jenv->FindClass("org/opencv/core/CvException");
  19. if(!je)
  20. je = jenv->FindClass("java/lang/Exception");
  21. jenv->ThrowNew(je, e.what());
  22. }
  23. catch (...)
  24. {
  25. LOGD("nativeDetect caught unknown exception");
  26. jclass je = jenv->FindClass("java/lang/Exception");
  27. jenv->ThrowNew(je, "Unknown exception in JNI code DetectionBasedTracker.nativeDetect()");
  28. }
  29.
  30. LOGD("Java_org_opencv_samples_facedetect_DetectionBasedTracker_nativeDetect exit");
  31. }

二、参数解析

1.java到C++

第一层参数转换:由Java到C++,通过jlong类型

转换语法:

  1. nativeDetect( mNativeObj,
  2. imageGray.getNativeObjAddr(), faces.getNativeObjAddr() );

通过Mat型 .getNativeObjAddr()成员函数获取矩阵地址,通过jlong型进行JNI参数代入

对应形式:

  1. JNIEXPORT void JNICALL
  2. Java_com_example_feeljulygpsmap_FeelJulyGpsMap_nativeDetect
  3. (JNIEnv * jenv, jclass,
  4. jlong thiz,
  5. jlong imageGray, jlong faces)

函数进行运算的过程:

  1. ((DetectionBasedTracker*)thiz)->process(*((Mat*) imageGray) );

涉及到的第二次参数转化:

  1. *((Mat*) imageGray)

把jlong型在C++层强制转化为Mat类型的指针,供其他C++函数使用,由此完成Java层到C++层的全部语法转换!

其中前两个参数的作为JNI本地参数默认调用;

第三个参数jlong thiz顾名思义即是所使用参数类的载入地址,通过获取C++类的地址载入,由此可以使用在底层使用C++的类,并获取C++类的类函数和成员变量。

第四个和第五个参数分别对应了java层载入的两个mat型参数的地址,由此完成java向JNI层的陷入。

自此检测,我的代码和sample在语法层面完全一致,并且代入变元的语义一致,在此过程的移植方法上,理所应当是没有错误的。

注意事项:不管有没有声明const,载入的Mat型是不能被改变的,已经初始化的mat型不能再被修改,比如

  1. <del>*((Mat*) imageGray)</del>

为什么?难道是为了保持上层变量的完整性?

2.由C++到java层

参数变元,经过一系列运算,得到函数结果,或者以参数或者以返回值的方式向java层返回。

由C++到java层返回的语法是这样的:

  1. mNativeDetector.detect(mGray, faces);//Detect 面部的代码,使用C++!wishchin!

所调用的java函数:

  1. mNativeDetector.detect(mGray, faces);//Detect 面部的代码,使用C++!wishchin!
  2. <pre name="code" class="java"> public void detect(Mat imageGray, MatOfRect faces) {
  3. nativeDetect( mNativeObj, imageGray.getNativeObjAddr(), faces.getNativeObjAddr() );
  4. }
  1.

所使用的Native函数:

  1. private static native void nativeDetect(long thiz, long inputImage, long faces);

对应CPP内的JNI接口:

  1. JNIEXPORT void JNICALL
  2. Java_com_example_feeljulygpsmap_FeelJulyGpsMap_nativeDetect
  3. (JNIEnv * jenv, jclass,
  4. jlong thiz,
  5. jlong imageGray, jlong faces);

JNI函数处理过程:

  1. ((DetectionBasedTracker*)thiz)->getObjects(RectFaces);
  2. vector_Rect_to_Mat(RectFaces, *((Mat*)faces));

参数转变的函数调用:

  1. vector_Rect_to_Mat(RectFaces, *((Mat*)faces));

参数转变函数:

  1. inline void vector_Rect_to_Mat(vector<Rect>& v_rect, Mat& mat)
  2. {
  3. mat = Mat(v_rect, true);
  4. }

完成效果:

返回脸部检测的识别框,压入Vector,并通过函数强制转换成 Mat型指针

java顶层调用:

  1. //0.2.把检测到的框画在图片上!wishchin!
  2. Rect[] facesArray = faces.toArray();

这样可以通过数组转化为java层的 CvArray 类型,

以便

  1. for (int i = 0; i < facesArray.length; i++){
  2. Core.rectangle(mRgba, facesArray[i].tl(), facesArray[i].br(), FACE_RECT_COLOR, 3);
  3. }

此代码段使用。

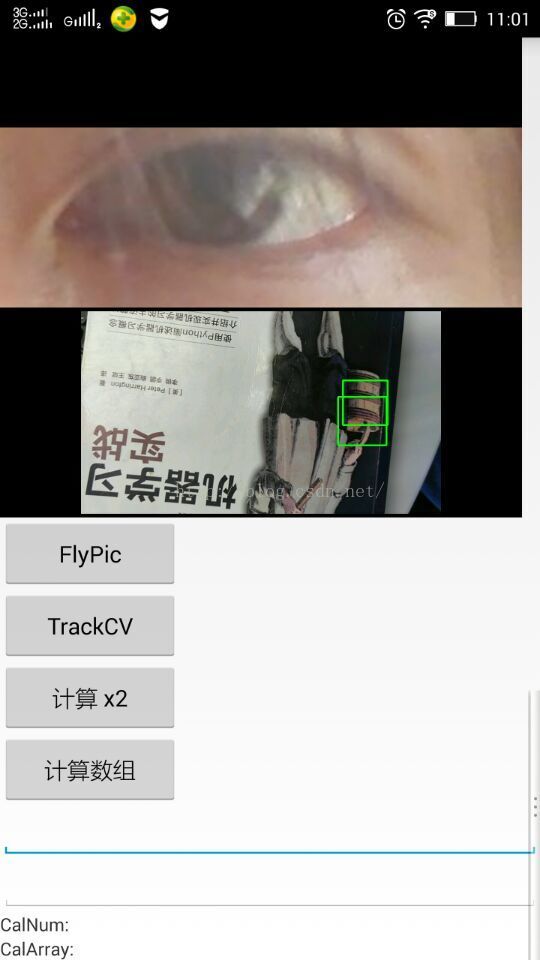

显示效果为:
