OS创建页目录和页

;开始创建页目录项(PDE)

.create_pde:				     ; 创建Page Directory Entry

   mov eax, PAGE_DIR_TABLE_POS   ; PAGE_DIR_TABLE_POS = 0x100000

   add eax, 0x1000 			     ; 此时eax为第一个页表的位置及属性

   mov ebx, eax				     ; 此处为ebx赋值，是为.create_pte做准备，ebx为基址。

;   下面将页目录项0和0xc00都存为第一个页表的地址，

;   一个页表可表示4MB内存,这样0xc03fffff以下的地址和0x003fffff以下的地址都指向相同的页表，

;   这是为将地址映射为内核地址做准备

   or eax, PG_US_U | PG_RW_W | PG_P	     ; 页目录项的属性RW和P位为1,US为1,表示用户属性,所有特权级别都可以访问.

   ; 第1个目录项,在页目录表中的第0个目录项写入第一个页表的位置(0x101000)及属性(7)

   mov [PAGE_DIR_TABLE_POS + 0x0], eax

   ; 一个页表项占用4字节,0xc00表示第768个页表占用的目录项,0xc00以上的目录项用于内核空间,

   ;页目录第768项指向第一个页表

   mov [PAGE_DIR_TABLE_POS + 0xc00], eax

	; 也就是页表的0xc0000000~0xffffffff共计1G属于内核,0x0~0xbfffffff共计3G属于用户进程.

   sub eax, 0x1000

   ; 使最后一个目录项指向页目录表自己的地址

   mov [PAGE_DIR_TABLE_POS + 4092], eax

;下面创建页表项(PTE)

   ;把1M低端内存存储在第一页目录所指向的页表0~页表255内，每页4K

   mov ecx, 256				     ; 1M低端内存 / 每页大小4k = 256

   mov esi, 0

   mov edx, PG_US_U | PG_RW_W | PG_P	     ; 属性为7,US=1,RW=1,P=1

.create_pte:				     ; 创建Page Table Entry

   mov [ebx+esi*4],edx			 ; 此时的ebx已经在上面通过eax赋值为0x101000,也就是第一个页表的地址

   add edx,4096

   inc esi

   loop .create_pte

;创建内核其它页表的PDE

   mov eax, PAGE_DIR_TABLE_POS

   add eax, 0x2000 		     ; 此时eax为第二个页表的位置

   or eax, PG_US_U | PG_RW_W | PG_P  ; 页目录项的属性US,RW和P位都为1

   mov ebx, PAGE_DIR_TABLE_POS

   mov ecx, 254			     ; 范围为第769~1022的所有目录项数量

   mov esi, 769

.create_kernel_pde:

   mov [ebx+esi*4], eax

   inc esi

   add eax, 0x1000

   loop .create_kernel_pde

   ret

指定了物理地址1M的页表，具体示意图如下：

关于页目录表：

1、每个进程有一个属于自己的页目录表，可通过 CR3 寄存器找到

2、而内核也有一个独立于其它进程的页目录表[上面代码模拟了内核的页目录表]，保存在 swapper_pg_dir[] 数组中

3、当进程切换的时候，只需要将新进程的页目录把地址加载到 CR3 寄存器中即可

4、创建一个新进程的时候，需要为它分配一个 page，作为页目录表，并将 swapper_pg_dir[] 的高 256 项拷贝过来[上面代码模拟了内核的页目录表769-1023项]，低 768 项则清0

//===============================扩展===============================================

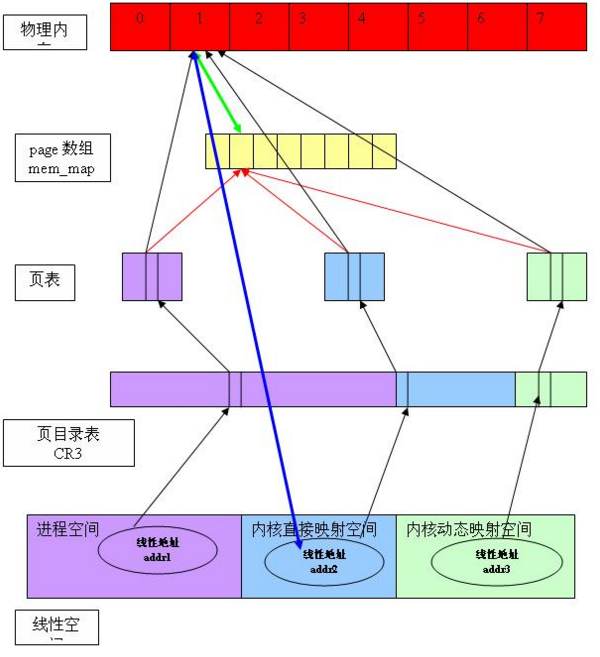

上图反映了如下信息：

1、进程的4G 线性空间被划分成三个部分：进程空间（0-3G）、内核直接映射空间（3G– high_memory）、内核动态映射空间（VMALLOC_START - VMALLOC_END）

2、三个空间使用同一张页目录表，通过 CR3 可找到此页目录表。但不同的空间在页目录表中页对应不同的项，因此互相不冲突

3、内核初始化以后，根据实际物理内存的大小，计算出 high_memory、VMALLOC_START、VMALLOC_END 的值。并为“内核直接映射”空间建立好映射关系，所有的物理内存都可以通过此空间进行访问。

4、 “进程空间”和“内核动态映射空间”的映射关系是动态建立的（通过缺页异常）

假设在有三个线性地址 addr1, addr2, addr3 ，分别属于三个线性空间不同部分（0-3G、3G-high_memory、vmalloc_start-vmalloc_end），但是最终都映射到物理页面1：

1、三个地址对应不同的页表和页表项

2、但是页表项的高20bit肯定是1，表示物理页面的索引号是1

3、同时，根据高20bit，可以从 mem_map[]中找到对应的struct page结构，struct page 用于管理实际的物理页面（就是实际物理页面的物理地址了，到这里就不绕弯子了，顺便想到高速缓冲的匹配命中操作是用哈希表，换算出的要访问的实际物理地址拿到哈希表的输入计算一下哈希值，看看有没命中）（红线）

4、从线性地址最终的，根据页目录表，页表，可以找到物理地址

5、 struct page和物理地址之间很容易互相转换

6、从物理地址，可以很容易的反推出在内核直接映射空间的线性地址（蓝线）。要想得到在进程空间或者内核动态映射空间的对应的线性地址，则需要遍历相应的“虚存区间”链表。

关于页目录表：

1、每个进程有一个属于自己的页目录表，可通过 CR3 寄存器找到

2、而内核也有一个独立于其它进程的页目录表，保存在 swapper_pg_dir[] 数组中

3、当进程切换的时候，只需要将新进程的页目录把地址加载到 CR3 寄存器中即可

4、创建一个新进程的时候，需要为它分配一个 page，作为页目录表，并将swapper_pg_dir[] 的高256项拷贝过来，低768项则清0

linux0.11版本，所有进程共享同一个页目录而各自使用不同的页表，该共享的页目录就放在物理地址最前面的4k

//===============================END===============================================

地址转换图：

程序运行时虚拟地址转化为物理地址过程:
