# FreeRTOS列表&列表项的源码解读


第一次看列表与列表项的时候，感觉很像是链表，虽然我自己的链表也不太会，但是就是感觉很像。

在`FreeRTOS`中，列表与列表项使用得非常多，是`FreeRTOS`的一个数据结构，学习过数据结构的同学都知道，数据结构能使我们处理数据更加方便快速，能快速找到数据，在`FreeRTOS`中，这种列表与列表项更是必不可少的，能让我们的系统跑起来更加流畅迅速。

言归正传，`FreeRTOS`中使用了大量的列表`（List）`与列表项`（Listitem）`，在`FreeRTOS`调度器中，就是用到这些来跟着任务，了解任务的状态，处于挂起、阻塞态、还是就绪态亦或者是运行态。这些信息都会在各自任务的列表中得到。

看任务控制块`（tskTaskControlBlock）`中的两个列表项：
```js
ListItem_t xStateListItem; / * pxIndex = ( ListItem_t * ) &( pxList->xListEnd );           /*lint The mini list structure is used as the list end to save RAM.  This is checked and valid. */
   pxList->xListEnd.xItemValue = portMAX_DELAY;
   pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd );   /*lint The mini list structure is used as the list end to save RAM.  This is checked and valid. */
   pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );/*lint The mini list structure is used as the list end to save RAM.  This is checked and valid. */
   pxList->uxNumberOfItems = ( UBaseType_t ) 0U;
   listSET_LIST_INTEGRITY_CHECK_1_VALUE( pxList );
   listSET_LIST_INTEGRITY_CHECK_2_VALUE( pxList );
}
```

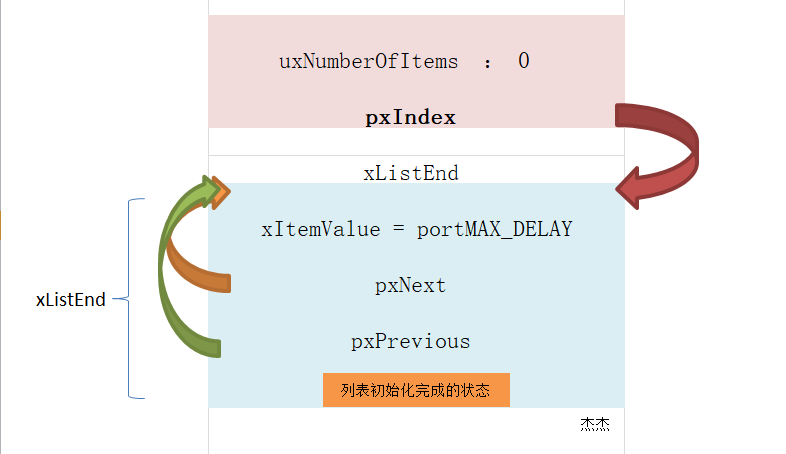

将列表的索引指向列表中的`xListEnd`，也就是末尾的列表项`（迷你列表项）`

列表项的`xItemValue`数值为`portMAX_DELAY`，也就是`0xffffffffUL`，如果在16位处理器中则为`0xffff`。

列表项的pxNext与pxPrevious这两个指针都指向自己本身`xListEnd`。

初始化完成的时候列表项的数目为`0`个。因为还没添加列表项嘛~。


# 列表项的初始化
 函数：
```js
void vListInitialiseItem( ListItem_t * const pxItem )
{
   /* Make sure the list item is not recorded as being on a list. */
   pxItem->pvContainer = NULL;
   /* Write known values into the list item if
   configUSE_LIST_DATA_INTEGRITY_CHECK_BYTES is set to 1. */
   listSET_FIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE( pxItem );
   listSET_SECOND_LIST_ITEM_INTEGRITY_CHECK_VALUE( pxItem );
}
```

只需要让列表项的pvContainer指针指向NULL即可，这样子就使得列表项不属于任何一个列表，因为列表项的初始化是要根据实际的情况来进行初始化的。

例如任务创建时用到的一些列表项初始化：

```js
pxNewTCB->pcTaskName[ configMAX_TASK_NAME_LEN - 1 ] = '\0';
pxNewTCB->uxPriority = uxPriority;
pxNewTCB->uxBasePriority = uxPriority;
pxNewTCB->uxMutexesHeld = 0;

vListInitialiseItem( &( pxNewTCB->xStateListItem ) );
vListInitialiseItem( &( pxNewTCB->xEventListItem ) );
```

又或者是在定时器相关的初始化中：

```js
pxNewTimer->pcTimerName = pcTimerName;
pxNewTimer->xTimerPeriodInTicks = xTimerPeriodInTicks;
pxNewTimer->uxAutoReload = uxAutoReload;
pxNewTimer->pvTimerID = pvTimerID;
pxNewTimer->pxCallbackFunction = pxCallbackFunction;

vListInitialiseItem( &( pxNewTimer->xTimerListItem ) );
```

# 列表项的末尾插入
  函数：
```js
void vListInsertEnd( List_t * const pxList, ListItem_t * const pxNewListItem )
{
   ListItem_t * const pxIndex = pxList->pxIndex;
   listTEST_LIST_INTEGRITY( pxList );
   listTEST_LIST_ITEM_INTEGRITY( pxNewListItem );
   listGET_OWNER_OF_NEXT_ENTRY(). */
   pxNewListItem->pxNext = pxIndex;    //  1
   pxNewListItem->pxPrevious = pxIndex->pxPrevious;    //  2
   /* Only used during decision coverage testing. */
   mtCOVERAGE_TEST_DELAY();
   pxIndex->pxPrevious->pxNext = pxNewListItem;        //  3
   pxIndex->pxPrevious = pxNewListItem;                //  4
   /* Remember which list the item is in. */
   pxNewListItem->pvContainer = ( void * ) pxList;
   ( pxList->uxNumberOfItems )++;
}
```

传入的参数：

`pxList`：列表项要插入的列表。

`pxNewListItem`：要插入的列表项是什么。

从末尾插入，那就要先知道哪里是头咯，我们在列表中的成员`pxIndex`就是用来遍历列表项的啊，那它指向的地方就是列表项的头，那么既然FreeRTOS中的列表很像数据结构中的双向链表，那么，我们可以把它看成一个环，是首尾相连的，那么函数中说的末尾，就是列表项头的前一个，很显然其结构图应该是下图这样子的（初始化结束后`pxIndex`指向了`xListEnd`）：

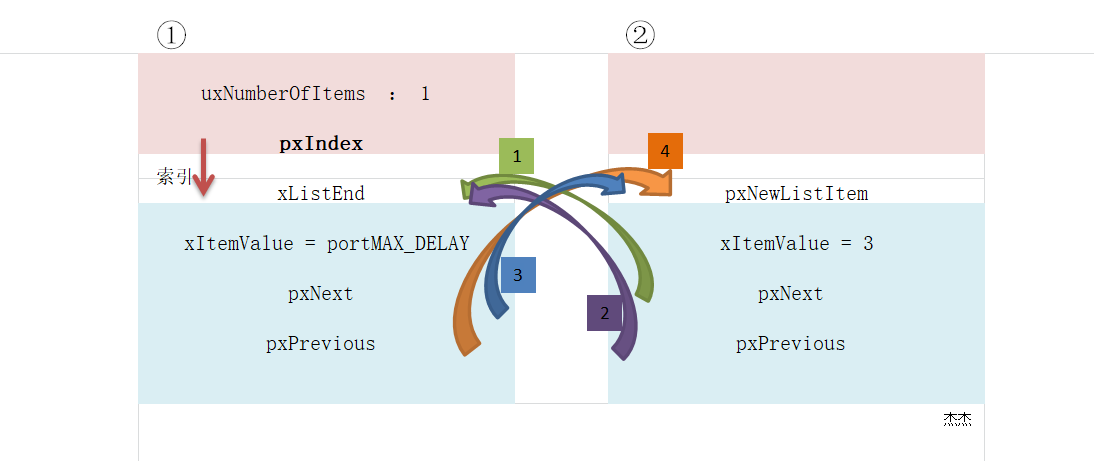

为什么是这样子的呢，一句句代码来解释：

一开始：

```js
ListItem_t * const pxIndex = pxList->pxIndex;
```
保存了一开始的索引列表项（`xListEnd`）的指向。
```js
pxNewListItem->pxNext = pxIndex;         //  1
```
新列表项的下一个指向为索引列表项，也就是绿色的箭头。

```js
pxNewListItem->pxPrevious = pxIndex->pxPrevious;    //  2
```
刚开始我们初始化完成的时候`pxIndex->pxPrevious`的指向为自己xListEnd，那么`xNewListItem->pxPrevious`的指向为xListEnd。如2紫色的箭头。

```js
pxIndex->pxPrevious->pxNext = pxNewListItem;       //  3
```
索引列表项（xListEnd）的上一个列表项还是自己，那么自己的下一个列表项指向就是指向了`pxNewListItem`。

```js
pxIndex->pxPrevious = pxNewListItem;            //  4
```
这句就很容易理解啦。如图的4橙色的箭头。

插入完毕的时候标记一下新的列表项插入了哪个列表，并且将`uxNumberOfItems`进行加一，以表示多了一个列表项。

为什么源码要这样子写呢？因为这只是两个列表项，一个列表含有多个列表项，那么这段代码的通用性就很强了。无论原本列表中有多少个列表项，也无论`pxIndex`指向哪个列表项！

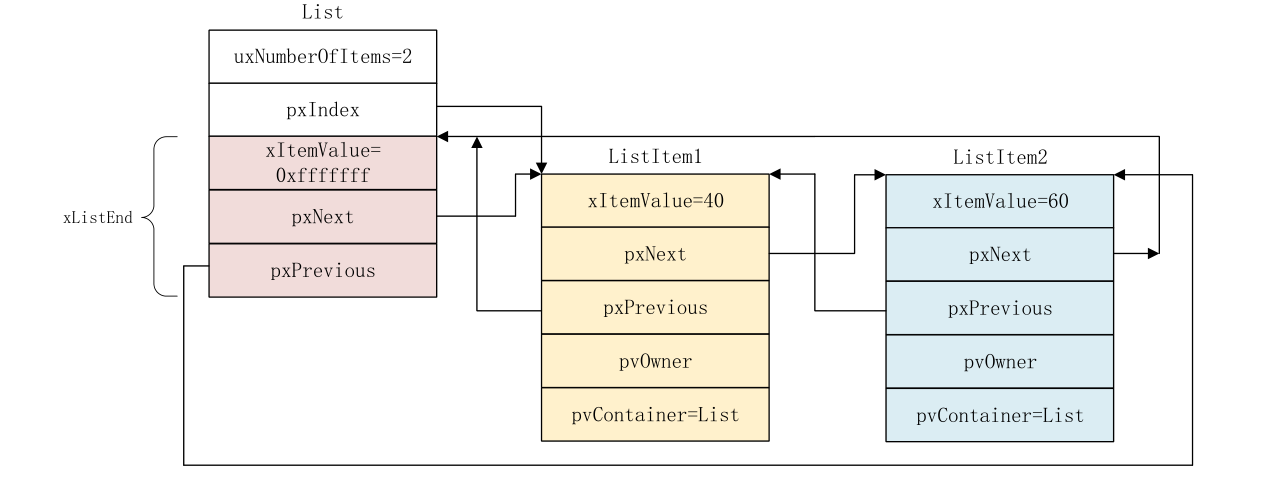

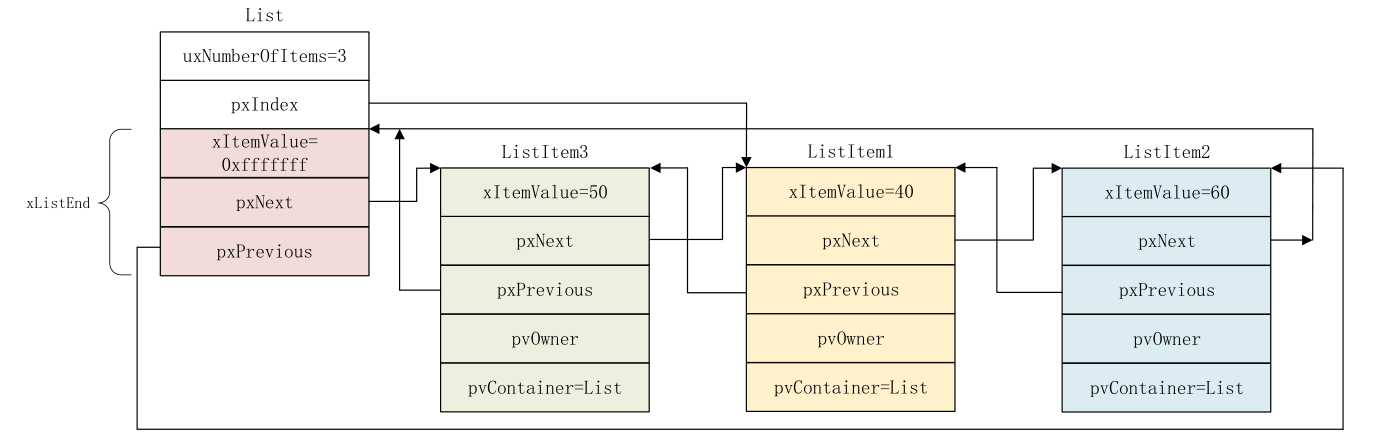

看看是不是按照源码中那样插入呢？

# 列表项的插入
 源码：
```js
void vListInsert( List_t * const pxList, ListItem_t * const pxNewListItem )
{
ListItem_t *pxIterator;
const TickType_t xValueOfInsertion = pxNewListItem->xItemValue;
   listTEST_LIST_INTEGRITY( pxList );
   listTEST_LIST_ITEM_INTEGRITY( pxNewListItem );
   if( xValueOfInsertion == portMAX_DELAY )
   {
       pxIterator = pxList->xListEnd.pxPrevious;
   }
   else
   {
       for( pxIterator = ( ListItem_t * ) &( pxList->xListEnd ); pxIterator->pxNext->xItemValue pxNext ) /*lint !e826 !e740 The mini list structure is used as the list end to save RAM.  This is checked and valid. */
       {
           /* There is nothing to do here, just iterating to the wanted
           insertion position. */
       }
   }
   pxNewListItem->pxNext = pxIterator->pxNext;
   pxNewListItem->pxNext->pxPrevious = pxNewListItem;
   pxNewListItem->pxPrevious = pxIterator;
   pxIterator->pxNext = pxNewListItem;
   /* Remember which list the item is in.  This allows fast removal of the
   item later. */
   pxNewListItem->pvContainer = ( void * ) pxList;
   ( pxList->uxNumberOfItems )++;
}
```

传入的参数：

`pxList`：列表项要插入的列表。
`pxNewListItem`：要插入的列表项是什么。

pxList决定了插入哪个列表，`pxNewListItem`中的`xItemValue`值决定了列表项插入列表的位置。
```js
ListItem_t *pxIterator;
const TickType_t xValueOfInsertion = pxNewListItem->xItemValue;
```

定义一个辅助的列表项pxIterator，用来迭代找出插入新列表项的位置，并且保存获取要插入的列表项`pxNewListItem`的xItemValue。

如果打开了列表项完整性检查，就要用户实现`configASSERT()`，源码中有说明。

既然是要插入列表项，那么肯定是要知道列表项的位置了，如果新插入列表项的`xItemValue`是最大的话`（portMAX_DELAY）`，就直接插入列表项的末尾。否则就需要比较列表中各个列表项的`xItemValue`的大小来进行排列。然后得出新列表项插入的位置。
```js
for( pxIterator = ( ListItem_t * ) &( pxList->xListEnd ); pxIterator->pxNext->xItemValue pxNext )
```
上面源码就是实现比较的过程。

与上面的从列表项末尾插入的源码一样，FreeRTOS的代码通用性很强，逻辑思维也很强。

如果列表中列表项的数量为0，那么插入的列表项就是在初始化列表项的后面。如下图所示：


## 过程分析：

新列表项的`pxNext`指向`pxIterator->pxNext`，也就是指向了`xListEnd（pxIterator）`。
```js
pxNewListItem->pxNext = pxIterator->pxNext;
```
而xListEnd（pxIterator）的pxPrevious指向则为pxNewListItem。

```js
pxNewListItem->pxNext->pxPrevious = pxNewListItem;
```
新列表项的`（pxPrevious）`指针指向`xListEnd（pxIterator）`

`pxIterator` 的 `pxNext` 指向了`新`列表项

```js
pxNewListItem->pxPrevious = pxIterator;
pxIterator->pxNext = pxNewListItem;
```

与从末尾插入列表项其实是一样的，前提是当前列表中列表项的数目为0。

假如列表项中已经有了元素呢，过程又是不一样的了。原来的列表是下图这样子的：


假设插入的列表项的`xItemValue`是`2`，而原有的列表项的`xItemValue`值是`3`，那么，按照源码，我们插入的列表项是在中间了。而pxIterator则是①号列表项。

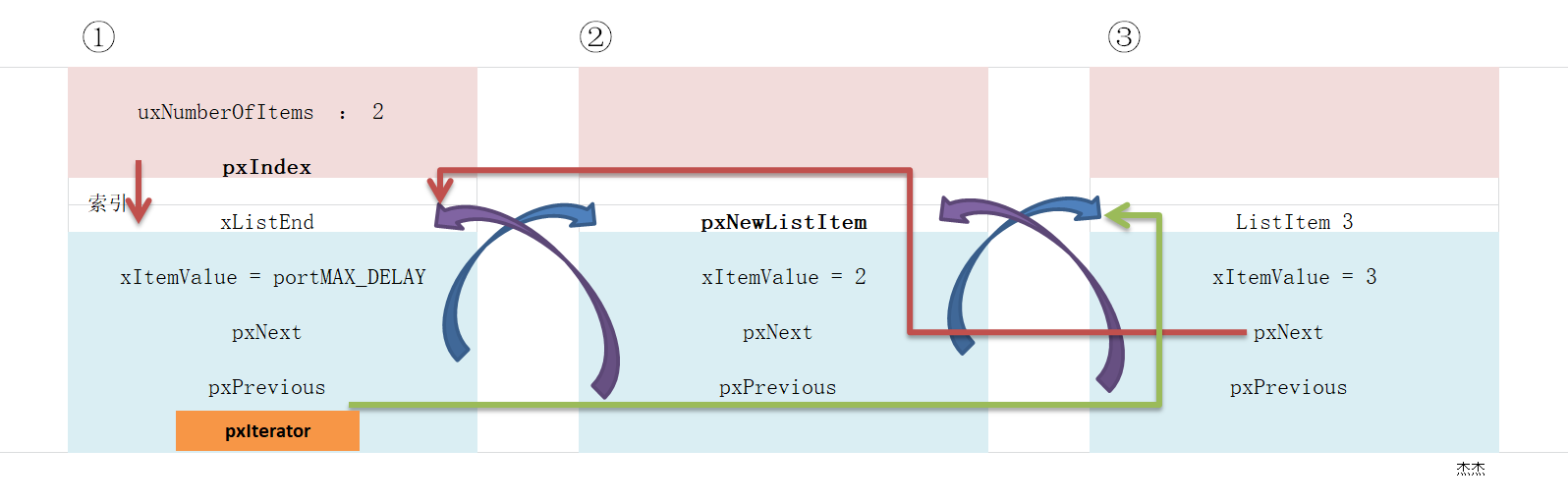

插入后的效果：


分析一下插入的过程：

新的列表项的`pxNext`指向的是`pxIterator->pxNext`，也就是③号列表项。因为一开始pxIterator->pxNext=指向的就是③号列表项！！
```js
pxNewListItem->pxNext = pxIterator->pxNext;
```
而pxNewListItem->pxNext 即③号列表项的指向上一个列表项指针（`pxPrevious`）的则指向新插入的列表项，也就是②号列表项了。
```js
pxNewListItem->pxNext->pxPrevious = pxNewListItem;
```
新插入列表项的指向上一个列表项的指针`pxNewListItem->pxPrevious`指向了辅助列表项`pxIterator`。很显然要连接起来嘛！

```js
pxNewListItem->pxPrevious = pxIterator;
```
同理，`pxIterator`列表项的指向下一个列表项的指针则指向新插入的列表项了`pxNewListItem`。

```js
pxIterator->pxNext = pxNewListItem;
```
而其他没改变指向的地方不需改动。（图中的两条直线做的连接线是不需要改动的）

当插入完成的时候，记录一下新插入的列表项属于哪个列表。并且让该列表下的列表项数目加一。
```js
pxNewListItem->pvContainer = ( void * ) pxList;
        ( pxList->uxNumberOfItems )++;
```

# 删除列表项
    源码：
```js
UBaseType_t uxListRemove( ListItem_t * const pxItemToRemove )
{
/* The list item knows which list it is in.  Obtain the list from the list
item. */
List_t * const pxList = ( List_t * ) pxItemToRemove->pvContainer;
   pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious;
   pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;
   /* Only used during decision coverage testing. */
   mtCOVERAGE_TEST_DELAY();
   /* Make sure the index is left pointing to a valid item. */
   if( pxList->pxIndex == pxItemToRemove )
   {
       pxList->pxIndex = pxItemToRemove->pxPrevious;
   }
   else
   {
       mtCOVERAGE_TEST_MARKER();
    }
   pxItemToRemove->pvContainer = NULL;
   ( pxList->uxNumberOfItems )--;
   return pxList->uxNumberOfItems;
}
```
  其实删除是很简单的，不用想都知道，要删除列表项，那肯定要知道该列表项是属于哪个列表吧，pvContainer就是记录列表项是属于哪个列表的。

  删除就是把列表中的列表项从列表中去掉，其本质其实就是把他们的连接关系删除掉，然后让删除的列表项的前后两个列表连接起来就行了，假如是只有一个列表项，那么删除之后，列表就回到了初始化的状态了。
```js
pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious;
pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;
```
这两句代码就实现了将删除列表项的前后两个列表项连接起来。

按照上面的讲解可以理解这两句简单的代码啦。

假如删除的列表项是当前索引的列表项，那么在删除之后，列表中的pxIndex就要指向删除列表项的上一个列表项了。
```js
if( pxList->pxIndex == pxItemToRemove )
{
     pxList->pxIndex = pxItemToRemove->pxPrevious;
}
```
当然还要把当前删除的列表项的`pvContainer`指向`NULL`，让它不属于任何一个列表，因为，删除的本质是删除的仅仅是列表项的连接关系，其内存是没有释放掉的，假如是动态内存分配的话。

并且要把当前列表中列表项的数目返回一下。

至此，列表的源码基本讲解完毕。

# 最后
大家还可以了解一下遍历列表的宏，它在list.h文件中：
```js
define listGET_OWNER_OF_NEXT_ENTRY( pxTCB, pxList )                                        \
{                                                                                            \
List_t * const pxConstList = ( pxList );                                                    \
   /* Increment the index to the next item and return the item, ensuring */                \
   /* we don't return the marker used at the end of the list.  */                          \
   ( pxConstList )->pxIndex = ( pxConstList )->pxIndex->pxNext;                            \
   if( ( void * ) ( pxConstList )->pxIndex == ( void * ) &( ( pxConstList )->xListEnd ) )  \
   {                                                                                       \
       ( pxConstList )->pxIndex = ( pxConstList )->pxIndex->pxNext;                        \
   }                                                                                       \
   ( pxTCB ) = ( pxConstList )->pxIndex->pvOwner;                                          \
}
```
这是一个宏，用于列表的遍历，返回的是列表中列表项的`pxOwner`成员，每次调用这个宏（函数）的时候，其pxIndex索引会指向当前返回列表项的下一个列表项。
