基于 WinCC OA 构建分布式可视化平台

​WinCC OA 的全称是：SIMATIC WinCC Open Architecture，是西门子工业自动化品牌SIMATIC系列的一部分。专门针对客户定制大型和/或复杂的应用以及需要满足特定系统需求和功能的项目等。

SIMATIC WinCC OA 代表：

• 面向对象支持不同的工程设计和灵活的工厂扩展

• 分布式系统中最多可有 2048 台服务器

• 可扩展 - 从小型单用户系统到多达 1,000 万个变量的组网冗余高端系统

• 可以在任何平台上使用，并且可用于 Windows、Linux、iOS 和 Android

• 热备用冗余和灾难恢复系统确保最高的故障安全性和可用性

• 用于定制型解决方案的平台

• 大量的驱动程序和接口选项：S7, S7 PLUS, OPC, OPC UA, Modbus, Rockwell EtherNet/IP, IEC 61850, IEC 60870-5-101/104, DNP3, XML, TCP/IP

除软件外，SIMATIC WinCC OA 还提供了一系列服务和预组态附加功能，如：

• 单一服务器：操作单用户系统所需的产品

• 服务器：服务器基本软件包和扩展，包括 PowerTag (I/O)

• 用户界面：一个服务器所有可用的用户许可证和工程组态许可证

• 驱动：一个服务器具有大量附加连接选项

• 附加组件：WinCC OA 服务器内的扩展功能以及基于该服务器的附加功能

• IPC 软件包：与西门子 PC 平台一起购买的 SIMATIC WinCC OA 服务器的特殊产品

• 开发软件包：适用于开发环境和扩展功能的特殊产品

• 解决方案平台：含有预先实现的功能（如扩展维护应用、工厂的树形视图或 SIMATIC WinCC OA 的模拟选项）的预定义项目

• 产品：适合 SIMATIC WinCC OA 的商品

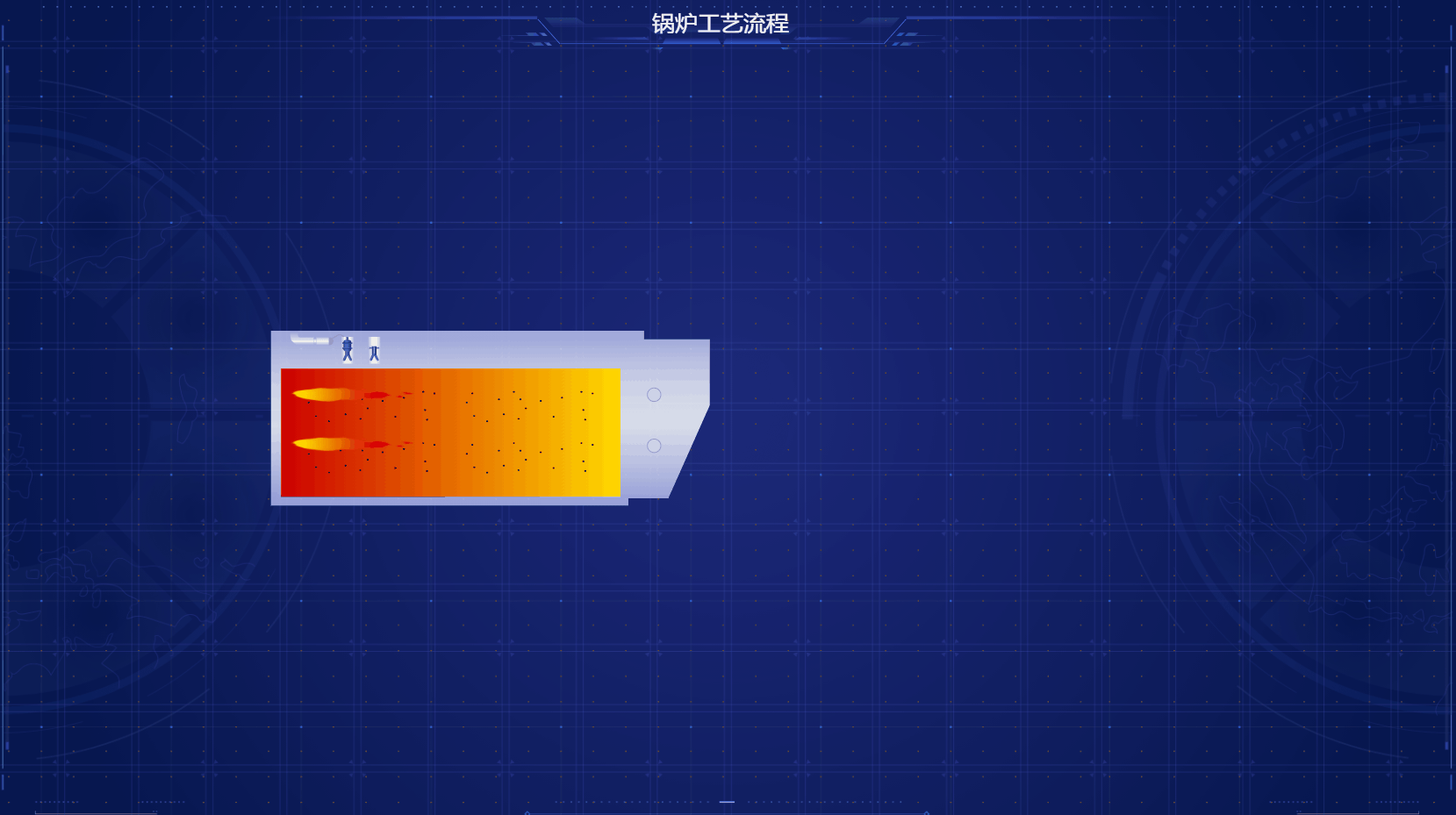

目前国内 WinCC OA 的用户越来越多，但 WinCC OA 并没有提供 Web 图形组态编辑功能。如果用户希望在 WinCC OA 上开发工艺流程图等图形监控界面，可以选择 TopV 云组态产品与 WinCC OA 进行对接。TopV 是图扑物联开发的一款轻量型组态工具，具有如下特点：

• 支持分布式部署，支持百万点以上数据接入。

• 支持 Window、Linux、国产操作系统，支持容器环境部署，支持容器平台部署。

• 标准 H5 矢量图形引擎：采用标准 HTML5 实现，不依赖插件，采用 Canvas 进行绘制，非 SVG 技术，可支持上万图元的渲染。

• 支持 OPCUA接口。可以通过 OPC UA 与 WinCC OA 无缝集成。

• 实时更新：数据更新采用变化推送机制，相对于传统组态的主动刷新机制来说，变化推送机制具有实时性高、带宽占用低、资源消耗小的优势。

• 无代码开发：不需要编程即可轻松制作图形监控画面。

• 图标编辑器：用户可以通过拖拉拽的方式，自己制作动态图标，满足个性化需求。

• 设备图标：制作组态画面时，只需要绑定设备，点位属性将自动绑定，极大减少制图时间。

• 动画编辑：提供常见的旋转、缩放、位移、闪烁、流动动画功能，无须编写代码通过简单地配置即可制作出生动地动画效果。

• 历史回放：支持图形画面历史回放功能，可以设置播放速度支持慢放、快放、暂停。

• 内置组件库，包括数显框、时钟、仪表盘、指⽰灯、开关、按钮、进度指示器、表单组件、交互组件等。

• 内置图表库，支持折线图、柱状图、饼图、雷达图、复合图、散点图、仪表盘等。

• 内置行业图库，包括管道、阀门、电机、按钮、物流、能源、建筑、电力等。

• 支持JS脚本语言，可实现满足复杂的业务逻辑需求。

• 支持基本的交互型功能画面的构建。支持事件监听包括鼠标事件、触摸事件（事件类似包括单击、双击、按下、抬起）。

• 提供预置的交互动作包括切换画面、弹出画面、打开链接、远程控制、远程调参、闪烁复归、历史回放等。

• 提供数据绑定功能，支持实时数据绑定、HTTP 数据绑定、预置数据集绑定，支持通过 Javascript 脚本对绑定的数据进行处理。

• 发布分享功能，可以将组态画面单独发布，提供独立的访问地址，允许通过密码访问或者公开访问，可嵌入用户第三方平台或网站。
