集成多种协议、用于 USB-A 和 TYPE-C 双端口输出的快充协议芯片IP2726

1. 特性

 支持 1A1C

 支持 USB-A 和 TYPE-C 双端口输出

 单口输出支持全部快充协议

 双口同时插入时降压到 5V

 快充规格

 集成 QC2.0/QC3.0/QC4/QC4+输出快充协议

-支持 Class A 和 Class B 电压等级

 集成 FCP 输出快充协议

 集成 SCP 输出快充协议

 集成 AFC 输出快充协议

 集成 MTK PE+ 1.1&2.0 输出快充协议

-PE+ 2.0：5V~20V（0.5V/Step）配置

- PE+ 1.1：5V，7V，9V，12V 配置

 集成 USB C DFP 协议，支持输出快充

 兼容 BC1.2、2.4A,2A手机快充

 集成 USB Power Delivery（PD2.0/PD3.0）协议

 集成 TYPE-C DFP 协议

 自动检测 TYPE-C 设备的插入和拔出

 集成标准的 PD2.0/PD3.0/PPS 协议

 集成对 E-MARK 线缆的识别和支持

 自动检测 DP，DM 上电压对应的快充请求，通过调节 FB 精确控制输出电压

 电源管理

 集成外扩功率 MOS 的开关控制

 集成 ADC 检测外扩 MOS 路径电流

 内置功率路径管理

 内置自动控制泄放电路功能

 支持自动进入待机低功耗模式

 多重保护、高可靠性

 输出过流、过压、短路保护

 NTC 过温保护

 DP,DM,CC1,CC2 过压保护

 DP,DM 对地弱短路保护

 DP/DM/CC1/CC2 均支持 20V 高耐压

 灵活定制，支持在线升级

 宽工作电压范围：3 V~30V

 封装 QFN24

2. 简介

IP2726_AC_FBR 是一款集成多种协议、用于USB-A 和 TYPE-C 双端口输出的快充协议 IC。支持多种快充协议，包括 USB TypeC DFP，PD2.0/PD3.0/PPS ,HVDCP QC4+/QC4/QC3.0/QC2.0（Quick Charge），FCP（Hisilicon Fast Charge Protocol），SCP（Super FastCharge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（ MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2 以及 2.0A。为适配器、车充等单向输出应用提供完整的 TYPE-C 解决方案。

IP2726_AC_FBR 具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

3. 应用

 适用于单向快充输出应用

 交流电源适配器

 车充

 带 PD 输出功能的系统应用

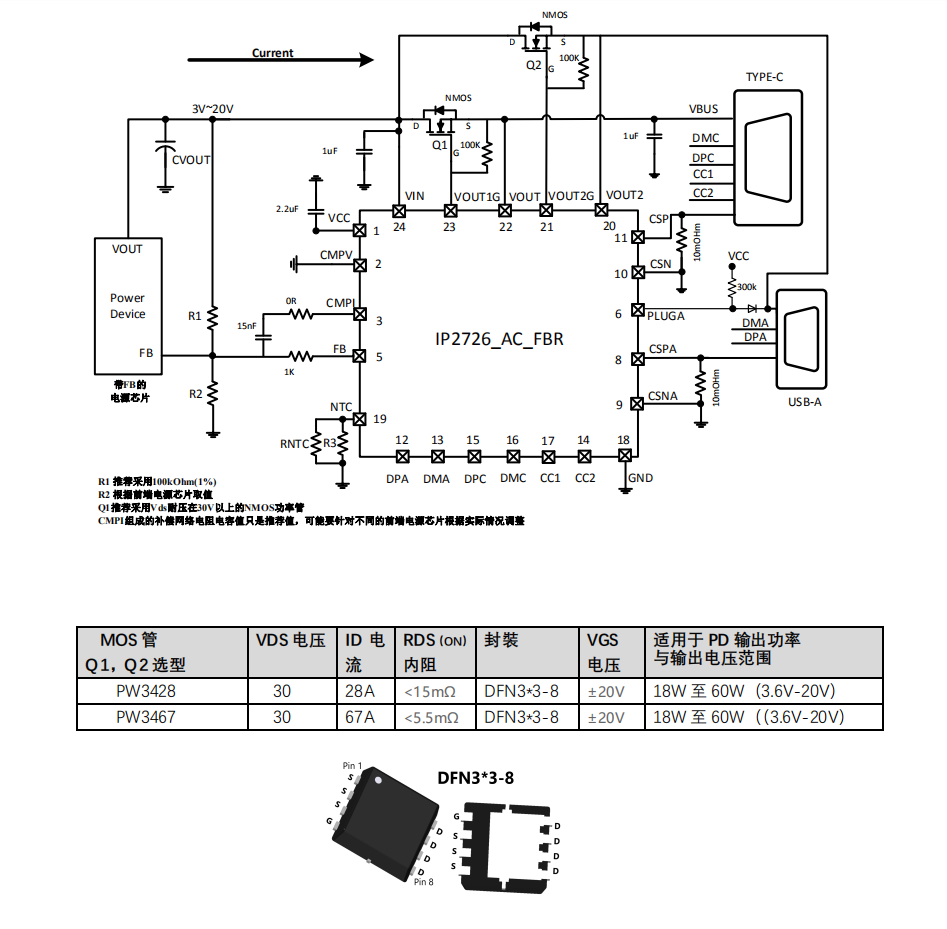

4. 典型应用原理图

.
