使用电阻网络实现的vga驱动电路，fpga驱动vga显示器验证，代替gm7123芯片

之前驱动vga，要么是直接使用fpga管脚直接驱动，颜色为8原色

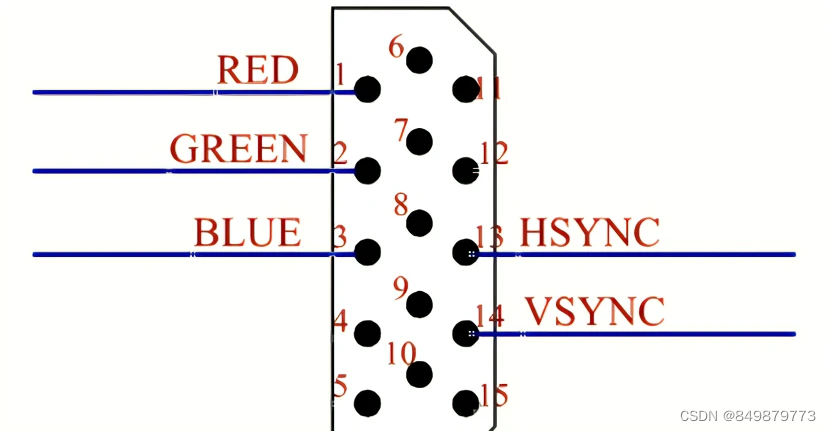

使用线缆

vs，hs，r,g,b一共五根线，三原色要么是0要么是1，所以色彩最多8种，rgb组合

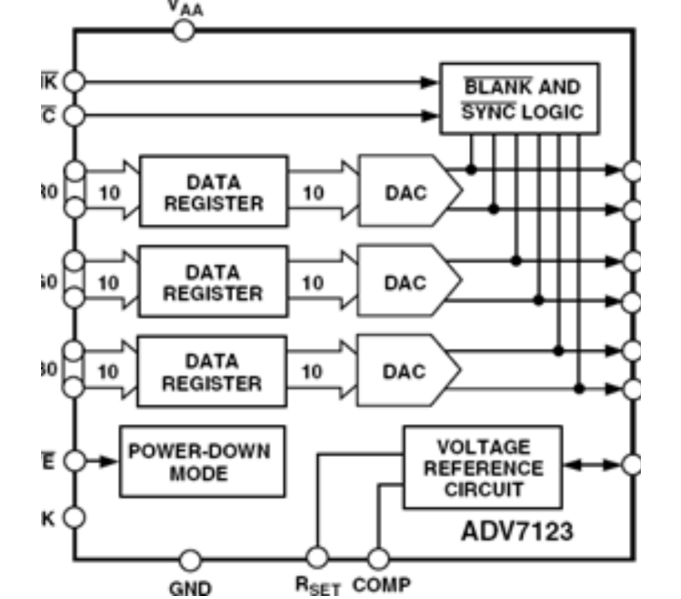

若要实现真彩色驱动，如rgb888，24bit颜色驱动，则需要使用gm7123类似芯片

这样使用fpga的管脚会非常多，24bit颜色+e+clk+vs+hs,将近30根io，这样非常繁琐，调试的时候也相对麻烦，焊接问题的排查等

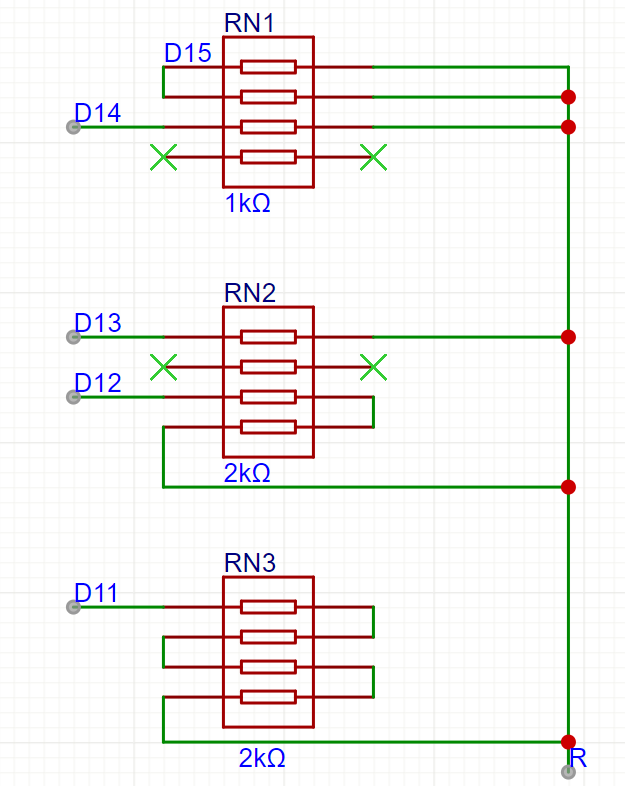

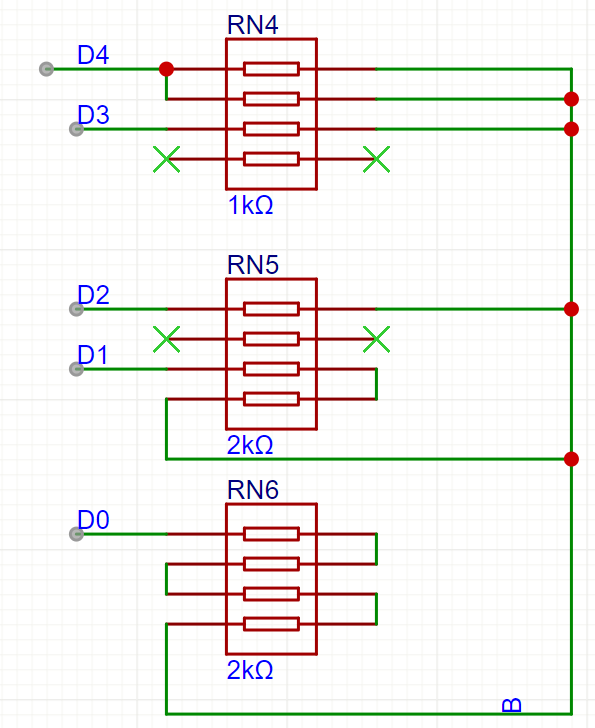

于是想到了使用电阻网络代替芯片，也是降低成本的方案，色彩上基本看不出差异

使用rgb565色彩体系，最大色差65535，即65k

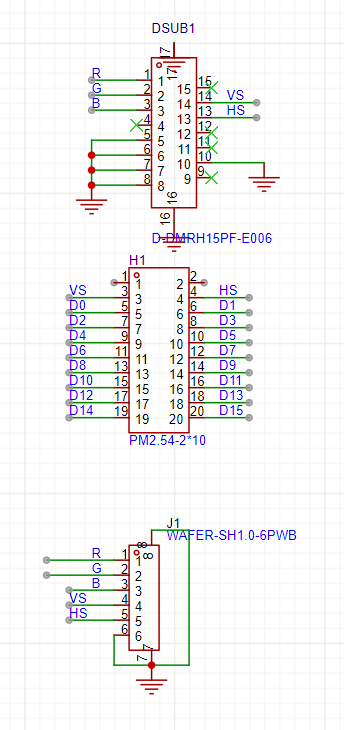

信号接插件引出

使用icamera相机基本接口，2*10 -2.54即可兼容设计，正好合适

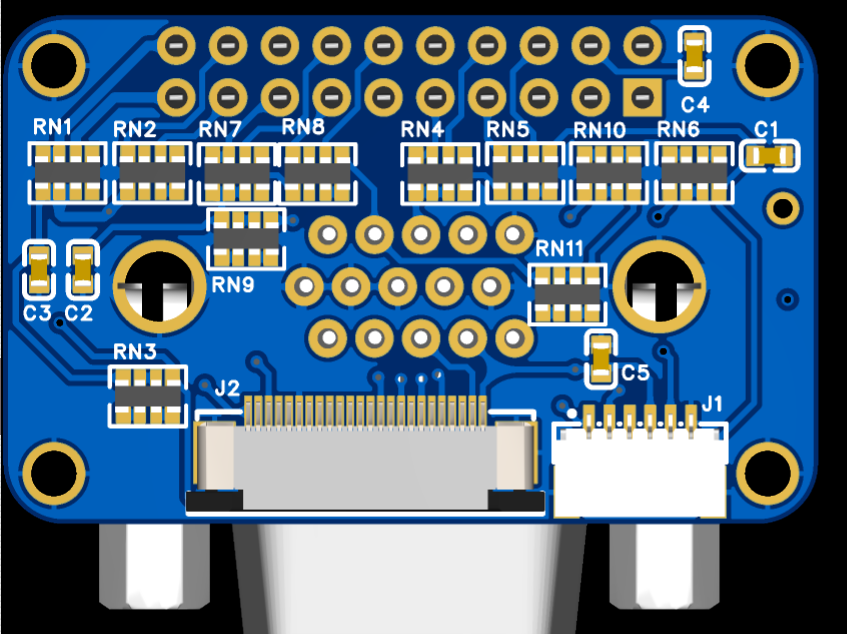

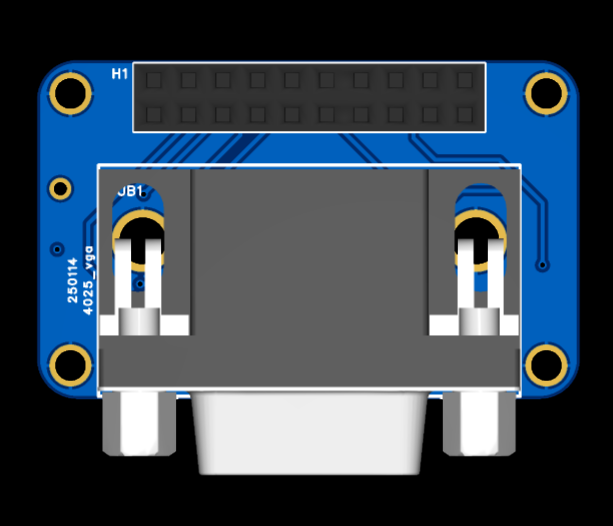

再欣赏下正反面效果，嘉立创设计

实物效果，如懒得自己做，可以淘宝搜索“图像专家”自行采购

程序设计

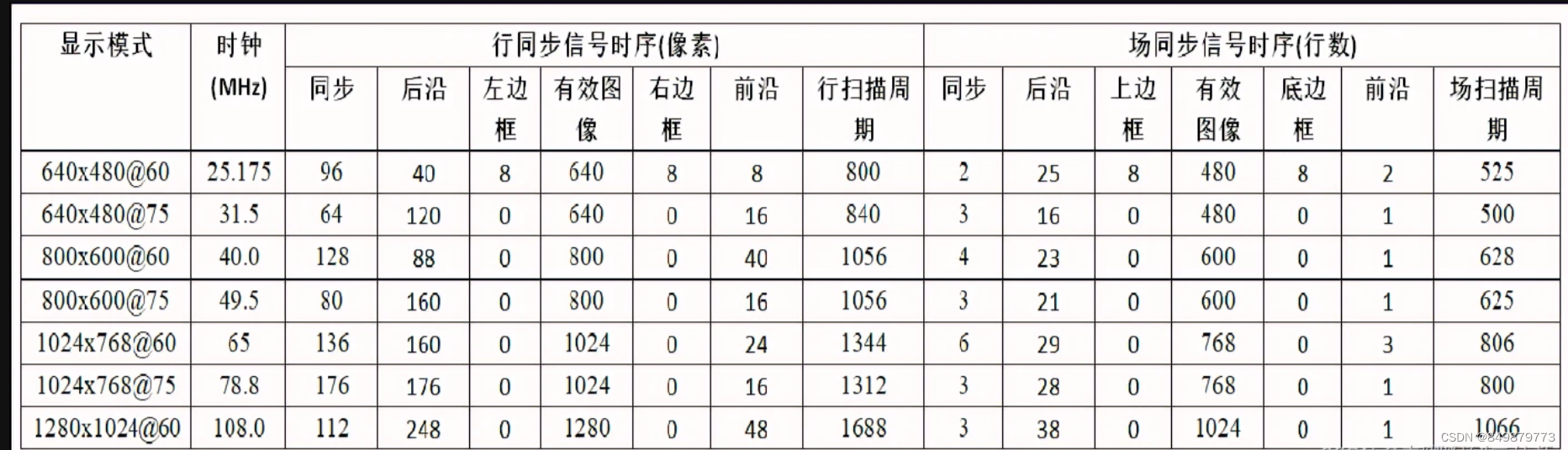

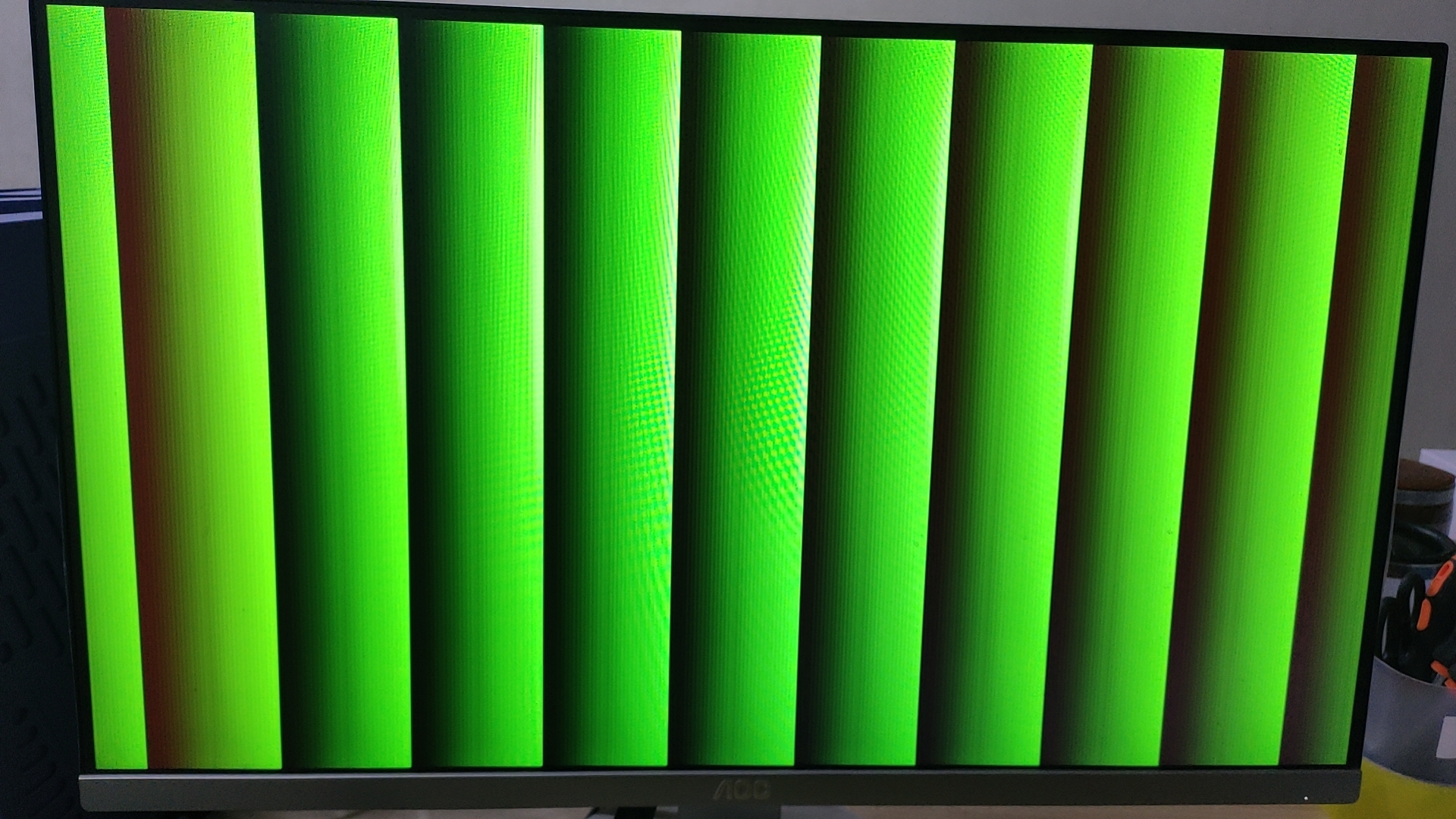

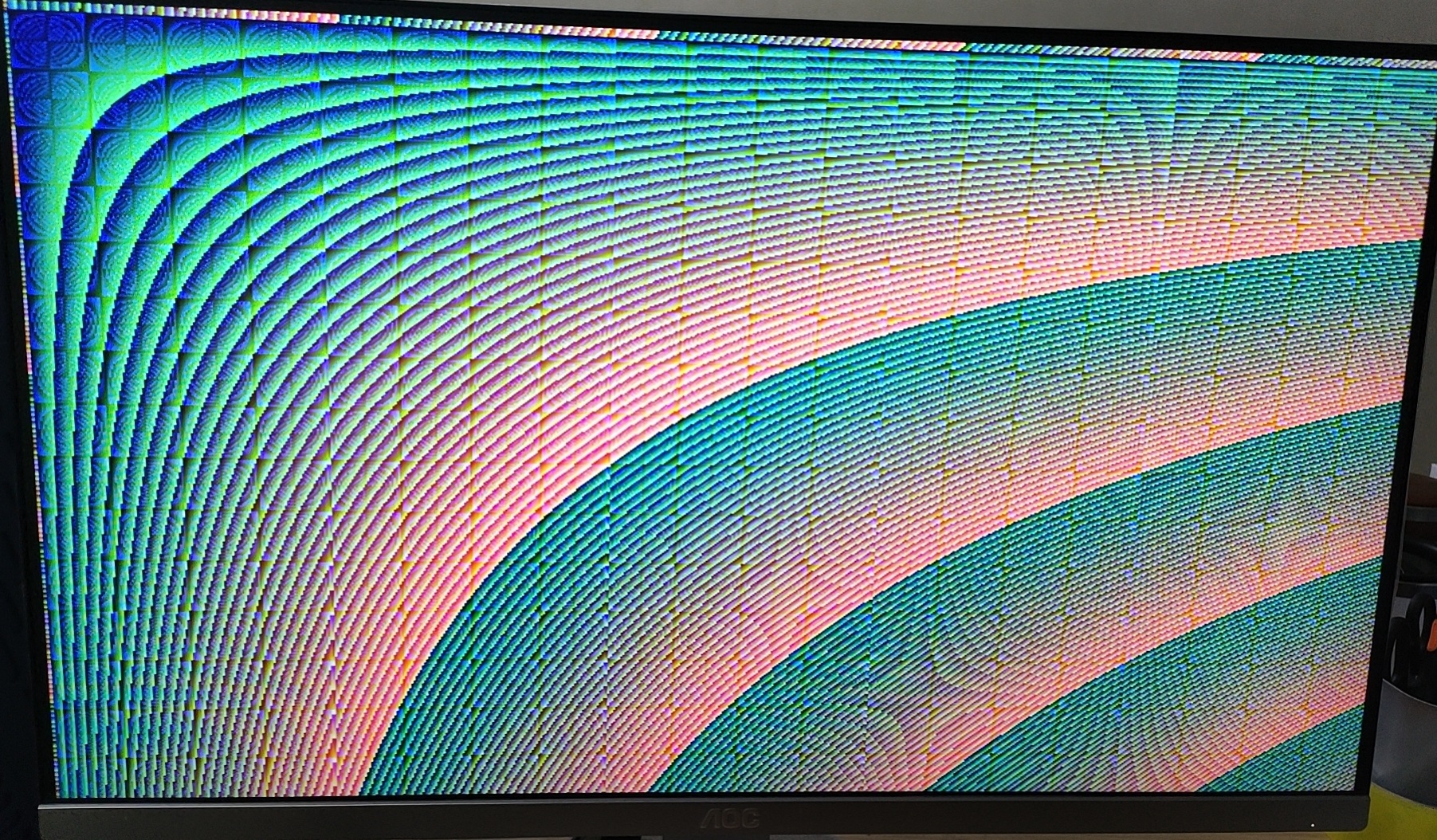

实际测试最大分辨率1080p无压力（1920*1080）

fpga程序设计

`define VGA_640_480_60FPS_25MHz
//`define VGA_800_600_72FPS_50MHz
//`define VGA_1024_768_60FPS_65MHz
//`define VGA_1280_1024_60FPS_105MHz

//---------------------------------
// 640 * 480
`ifdef VGA_640_480_60FPS_25MHz
`define H_FRONT 11'd16
`define H_SYNC 11'd96
`define H_BACK 11'd48
`define H_DISP 11'd640
`define H_TOTAL 11'd800

`define V_FRONT 11'd10
`define V_SYNC 11'd2
`define V_BACK 11'd33
`define V_DISP 11'd480
`define V_TOTAL 11'd525
`endif
