Unity3d mesh合并，网格合并具体用法教程

Unity开发Mesh合并网格

---

本文提供全流程，中文翻译。

Chinar 坚持将简单的生活方式，带给世人！

（拥有更好的阅读体验 —— 高分辨率用户请根据需求调整网页缩放比例）

---

Chinar —— 心分享、心创新！

助力快速理解 Unity 中合并网格的概念与流程

为新手节省宝贵的时间，避免采坑！

Chinar 教程效果：

---

• 1
  • Merge Mesh —— 合并网格
• 2
  • Create GameObject —— 在场景中创建一个空物体
• 3
  • Error Effect —— 错误效果
• 4
  • improvement —— 完善
• 5
  • Project —— 项目文件
• 支持
  • May Be —— 搞开发，总有一天要做的事！

---

全文高清图片，点击即可放大观看 (很多人竟然不知道)

---

1

Merge Mesh —— 合并网格

Unity 开发中，如果我们需要做性能优化

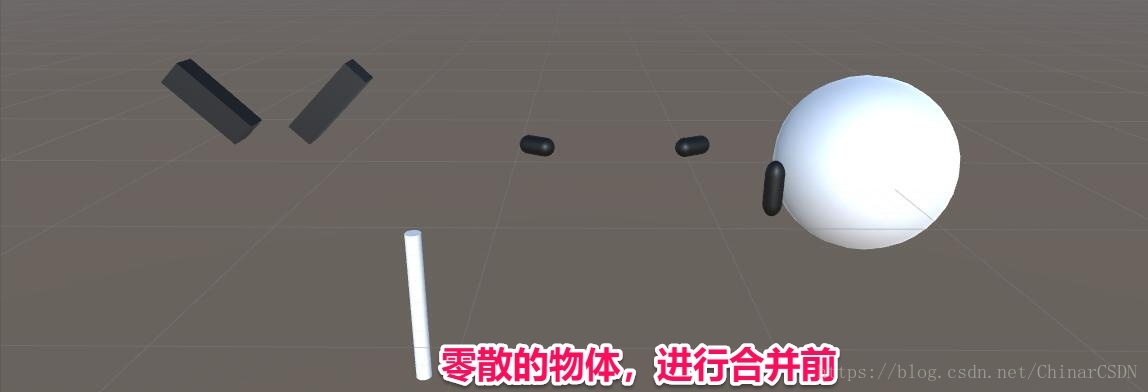

或者是一些项目需求，需要将零散的几个物体进行合并，成为一个整体的模型

而由于模型的样貌是由 MeshFilter 决定，上色由 MeshRender 决定

所以我们只需将几个零散模型的 MeshFilter 进行合并，就能得到一个整体的模型

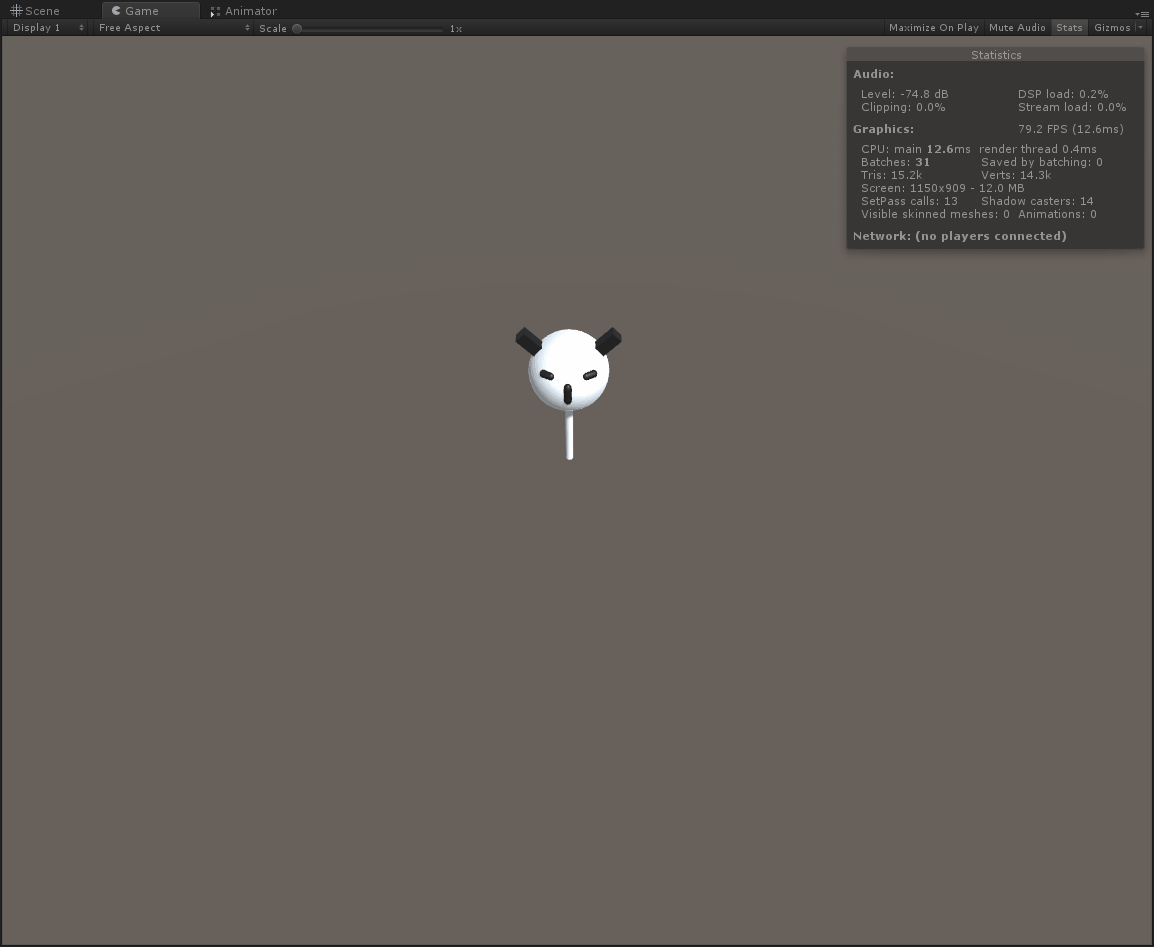

合并后的网格效果：

---

2

Create GameObject —— 在场景中创建一个空物体

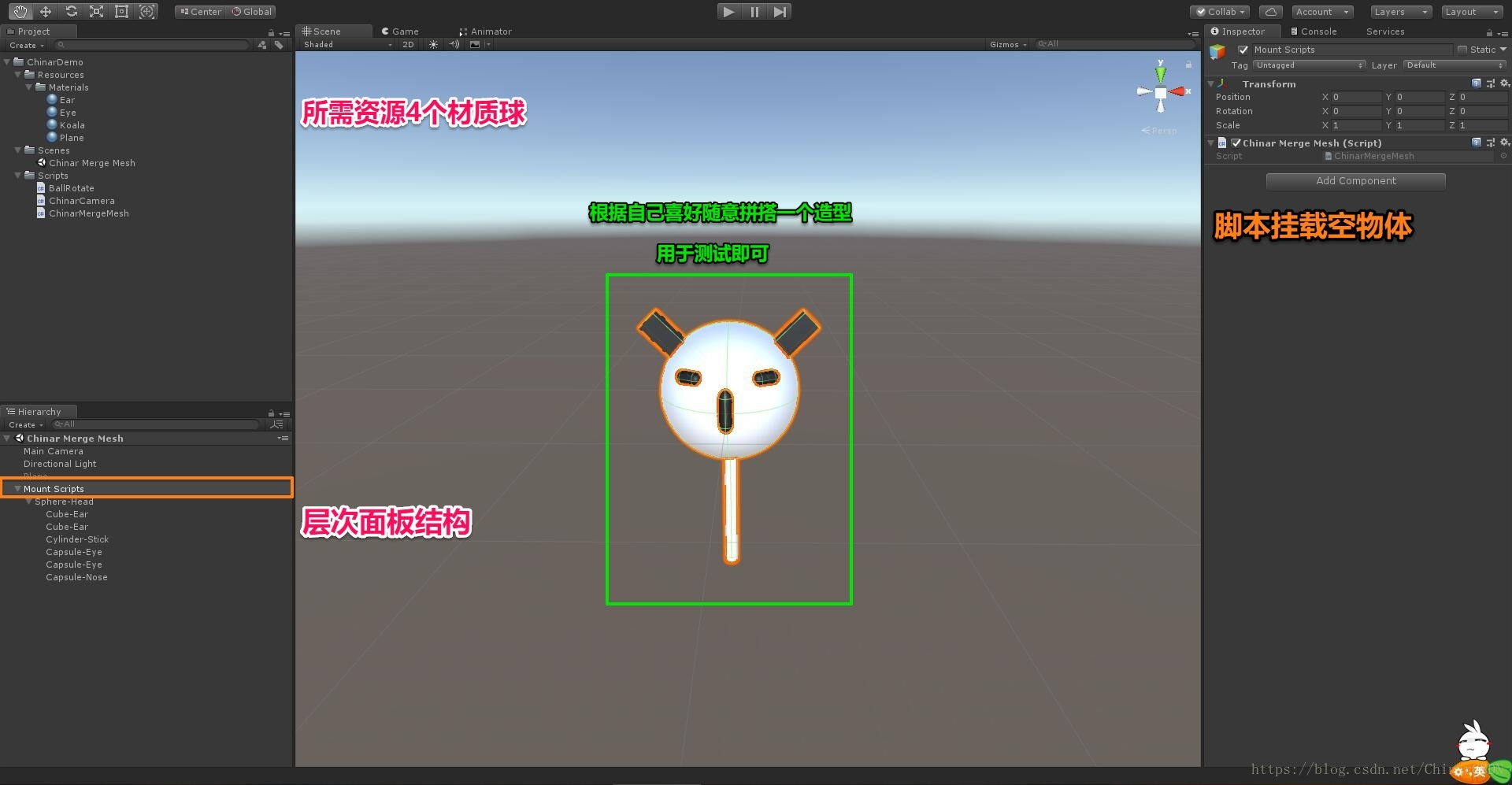

Hierarchy 层次面板中，创建一个空物体，并将脚本文件挂载它上边

将你需要的零散的模型，设置为其子物体

运行脚本，即可完成合并！

注意：

脚本中我注销掉的脚本之前的代码，足够生成新模型的网格，且运行后就已经生成了！

using UnityEngine;

/// <summary>
/// 合并网格
/// </summary>
public class ChinarMergeMesh : MonoBehaviour
{
    void Start()
    {
        MergeMesh();
    }

    /// <summary>
    /// 合并网格
    /// </summary>
    private void MergeMesh()
    {
        MeshFilter[]      meshFilters      = GetComponentsInChildren<MeshFilter>();   //获取 所有子物体的网格
        CombineInstance[] combineInstances = new CombineInstance[meshFilters.Length]; //新建一个合并组，长度与 meshfilters一致
        for (int i = 0; i < meshFilters.Length; i++)                                  //遍历
        {
            combineInstances[i].mesh      = meshFilters[i].sharedMesh;                   //将共享mesh，赋值
            combineInstances[i].transform = meshFilters[i].transform.localToWorldMatrix; //本地坐标转矩阵，赋值
        }
        Mesh newMesh = new Mesh();                                  //声明一个新网格对象
        newMesh.CombineMeshes(combineInstances);                    //将combineInstances数组传入函数
        gameObject.AddComponent<MeshFilter>().sharedMesh = newMesh; //给当前空物体，添加网格组件；将合并后的网格，给到自身网格
        //到这里，新模型的网格就已经生成了。运行模式下，可以点击物体的 MeshFilter 进行查看网格

        #region 以下是对新模型做的一些处理：添加材质，关闭所有子物体，添加自转脚本和控制相机的脚本

        //gameObject.AddComponent<MeshRenderer>().material = Resources.Load<Material>("Materials/Koala"); //给当前空物体添加渲染组件，给新模型网格上色;
        //foreach (Transform t in transform)                                                              //禁用掉所有子物体
        //{
        //    t.gameObject.SetActive(false);
        //}
        //gameObject.AddComponent<BallRotate>();
        //Camera.main.gameObject.AddComponent<ChinarCamera>().pivot = transform;

        #endregion
    }
}

---

3

Error Effect —— 错误效果

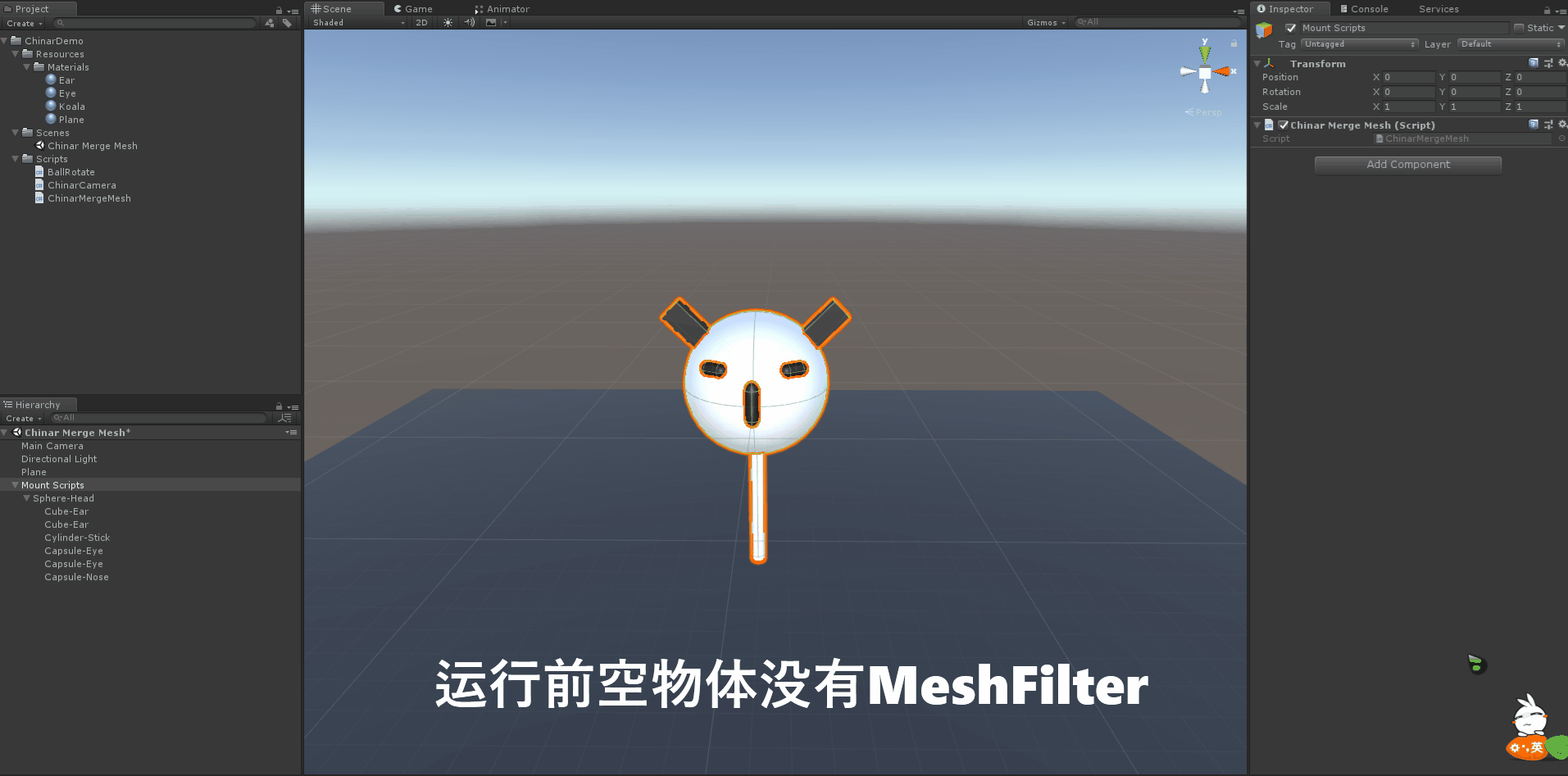

运行后，你会发现场景中没有什么变化！还是那个模型在那里！

其实这时候网格都已经生成了

原因-1：我们没有禁用子物体，所以显示的还是子物体的组合效果；

原因-2：我们只给空物体加了 MeshFilter 组件，并添加了合并后的网格，但并没有进行渲染！

---

4

improvement —— 完善

Resources 中新建一个材质球命名：“ Koala ”，用来给空物体(新模型)渲染使用

并动态将子物体进行关闭，将对模型进行材质球的添加

动态添加2个脚本，一个用来旋转，一个控制相机旋转（这是为了好看的测试效果，并非必要）

---

5

Project —— 项目文件

项目文件为 unitypackage 文件包：

下载导入 Unity 即可使用



点击下载 —— 项目资源 (积分支持)

点击下载 —— 项目资源 (Chinar免费)

---

支持

May Be —— 搞开发，总有一天要做的事！

拥有自己的服务器，无需再找攻略！

Chinar 提供一站式教程，闭眼式创建！

为新手节省宝贵时间，避免采坑！

先点击领取 —— 阿里全产品优惠券 (享受最低优惠)



1 —— 云服务器超全购买流程 (新手必备!)



2 —— 阿里ECS云服务器自定义配置 - 购买教程(新手必备!)



3—— Windows 服务器配置、运行、建站一条龙 !



4 —— Linux 服务器配置、运行、建站一条龙 !

---

" role="presentation">

技术交流群：806091680 ！ Chinar 欢迎你的加入

---

END
