(原) MaterialEditor部- UmateriaEditor中 Node编译过程和使用（3）修正

@author: 白袍小道

转载说明原处，爱护劳动

插件同步在GITHUB: DaoZhang_XDZ







说明

1、本篇是接着-----(原) MaterialEditor部- UmateriaEditor中 Node编译过程和使用（2）

2、通过上一篇小的已经知道MaterialExpression的基础过程。下面进入到加入自定义

MaterialExpression的案例（为了方便这里就直接用ABS，Gif/RAWTexture为两个案例，GIF放到单独)

3、让自定义的MaterialExpression在MaterialEditor中的GraphyEditor中包含和使用。

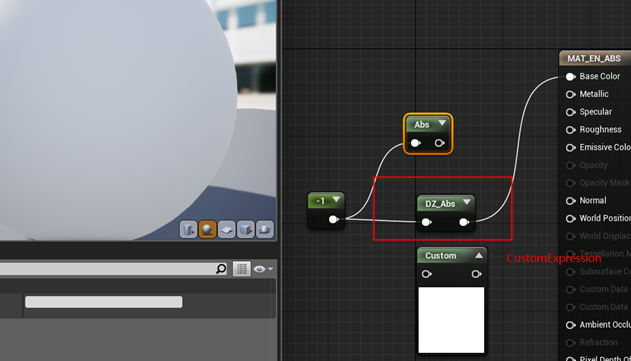

效果







案例过程

一、基础

先来看一个关键地方

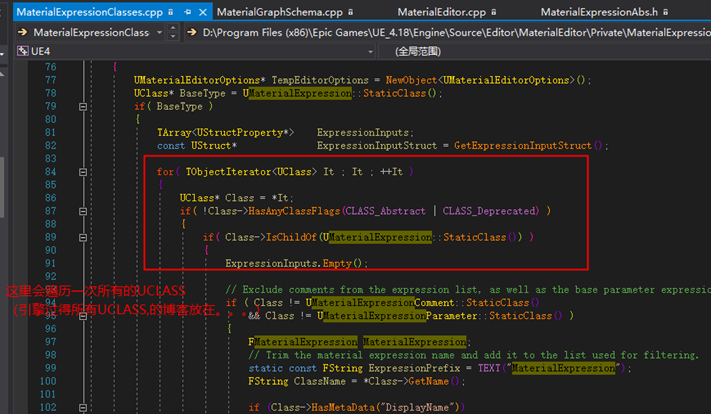

MaterialExpressionClasses::InitMaterialExpressionClasses()

（在这里会讲所有的UCLASS进行过滤获取MaterialExpression，并按照规则放入不同







（附图，UCLASS的初始管理部分）




二、书写相关代码

下面代码就是ABS的迁移而已，有需要可以自己按规则书写

、UDZMatExpressionAbs

a\ 继承于UMaterialExpression

b\ 三个函数:构造，Compile，Caption




Construct

struct FConstructorStatics

{

FText NAME_Math;

FConstructorStatics()

: NAME_Math(LOCTEXT("Math", "Math"))

{

}

};

static FConstructorStatics ConstructorStatics;




#if WITH_EDITORONLY_DATA

MenuCategories.Add(ConstructorStatics.NAME_Math);

#endif







Compile

关于Compile(案例中直接用了原来ABS的代码）

留心的话会知道在前一篇提到了FHLSLMaterialTranslator，其中FHLSLMaterialTranslator也是继承了MaterialCompile.完成实现。（当然也可以重新书写一个MaterialCompile)




FHLSLMaterialTranslator::ABS







#if WITH_EDITOR

int32 UDZMatExpressionAbs::Compile(FMaterialCompiler * Compiler, int32 OutputIndex)

{

int32 Result = INDEX_NONE;




if (!Input.GetTracedInput().Expression)

{

// an input expression must exist

Result = Compiler->Errorf(TEXT("Missing DZAbs input"));

}

else

{

// evaluate the input expression first and use that as

// the parameter for the Abs expression

// Compiler中已经实现ABS部分，一般基础都是包含了的，你也可以自由组合

// 如果新完全新加（跳入shader-HLSL篇）

Result = Compiler->Abs(Input.Compile(Compiler));

}




return Result;

}

#endif




void UDZMatExpressionAbs::GetCaption(TArray<FString>& OutCaptions) const

{

OutCaptions.Add(TEXT("DZ_Abs"));

}
