Rocket - config - View

https://mp.weixin.qq.com/s/b5o3s2DgqOz3-iK8FqPeLQ



介绍配置相关的基础类及其继承关系。



参考链接：

https://github.com/freechipsproject/rocket-chip/blob/master/src/main/scala/config/Config.scala

https://docs.qq.com/sheet/DUUVQdGp3RHlzVGZm

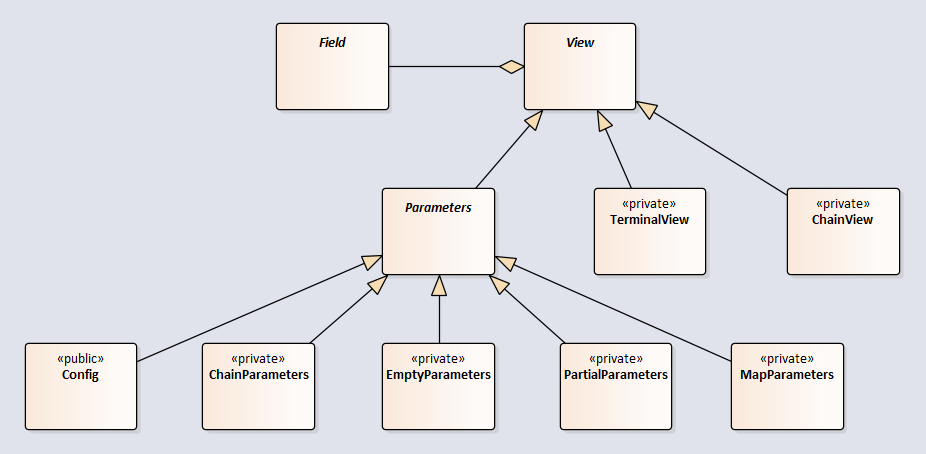

1. 类图



配置相关基础类的类图如下：



​​

其中：

a. 斜体格式的为抽象类；

b. 三角形箭头表示继承关系；

c. 菱形箭头表示组成关系；

d. public/private表示访问限制；



由图中可以看出：

a. View/Field为抽象类，不能实例化；

b. Parameter为抽象类，不能实例化；

c. TerminalView/ChainView为私有类，不能在config包外访问；

d. ChainParameters/EmptyParameters/PartialParameters/MapParameters为私有类，不能在config包外访问；

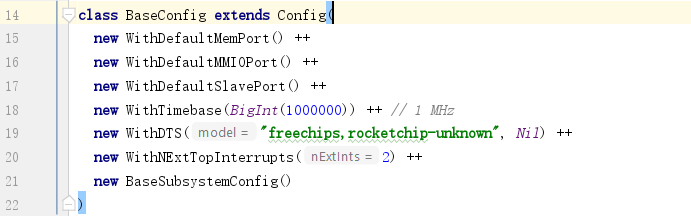

e. Config为公共类，也可以实例化。所以Config类为外部自定义配置主要使用的类。





2. 配置主要用于查找



​​

配置是一组预定义的配置，没有动态的增删改，只有查找与使用。

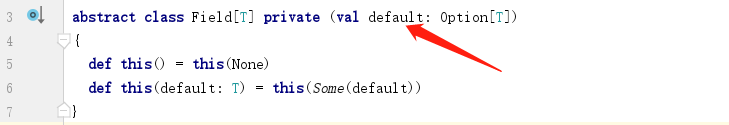

3. Field为待查找对象



​​



每一项配置是一个Field，包含三个方面：

a. Field对象为查找时使用的key；

b. Field对象中存储一个默认值；

c. 匹配查找key，返回一个配置值：

​​

d. 或者查找不到，返回默认值

​​





4. View为配置的视图



View为配置组的视图，通过View才能看到配置，进而进行查找使用。



举个例子：

假设有100条配置，而视图宽度为2条，那么通过视图每次只能看到2条配置。

若要查找完100条配置，则需要不停的向后移动视图，或者使用50个视图。





5. 从视图中查找



​​

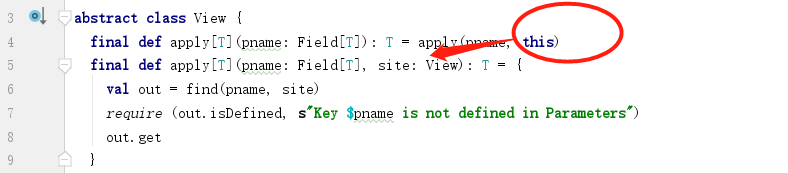

外部使用的从视图中查找的方法为：final def apply[T](pname: Field[T]): T = apply(pname, this)

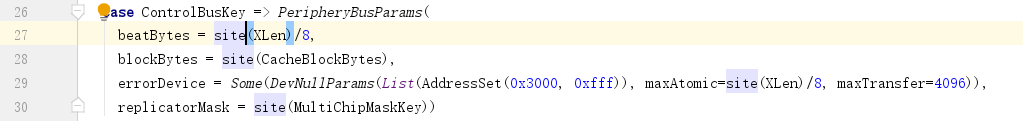

如：

​​

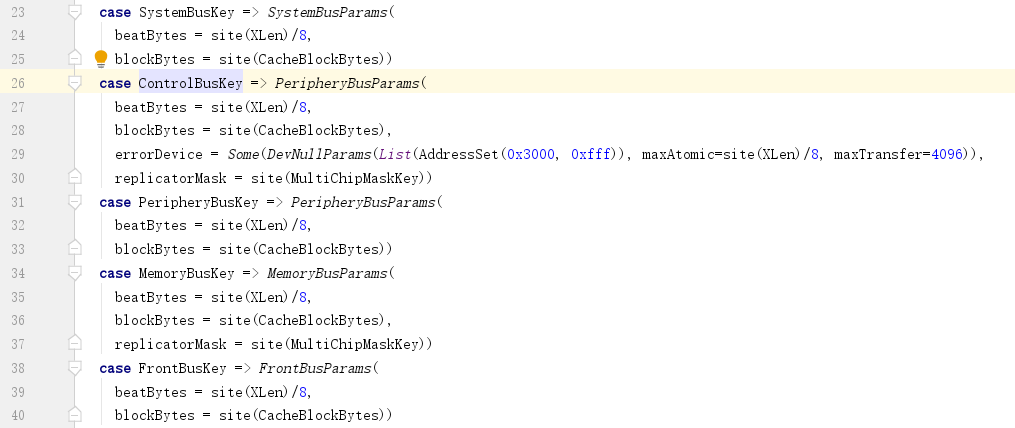

意为在当前View对象中找key所对应的配置项。site为配置存储的场所和地点：

​​

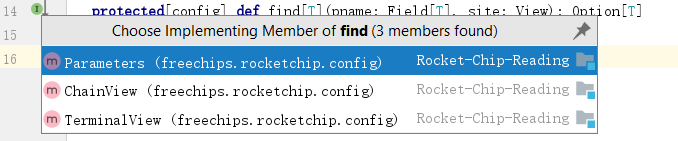

find为视图内部查找逻辑的实现：

​​



它是一个抽象方法，需要在子类中实现：

​​





6. 链式视图：ChainView



​​

ChainView把两个视图组合在一起，先从head视图中查找，而后在tail视图中查找。





7. 查找链的终点：TerminalView



​​

TerminalView为查找的终点，说明不存在pname对应的配置项，直接返回默认值。
