BL8810|USB 2.0单芯片解决方案闪存读卡器|BL8810替代GL823K

创惟GL823K是一款USB 2.0单LUN读卡器控制器，可支持SD/MMC/MSPRO闪存卡。它支持USB 2.0高速传输，将Digital TM（SD）、SDHC、SDXC、Mini DTM、Micro DTM（T-Flash）、Multi Media Card TM（MMC）、RS Multi Media Card TM（RS MMC）、MMC micro、HS-MMC、MMC mobile、Memory Stick PROTM（MS PRO）、Memory Stick PROTM Duo（MS PRO Duo）、Memory Stick PRO-HGTM（MS PRO-HG）、MS Micro（M2）安全保护在一块芯片上。

台湾旺玖BL8810是可以完全替代GL823K，BL8810作为USB 2.0的单芯片解决方案闪存读卡器，BL8810符合通用串行总线规范修订2.0版，USB存储类规范1.0版，以及每个闪存卡接口规范。

BL8810集成了高速8051微处理器和高效硬件引擎，可在USB和闪存卡接口之间实现最佳数据传输性能。其引脚分配设计适合卡插座提供更简单的PCB布局。在芯片内部，它集成了5V到3.3V的稳压器、3.3V到1.8V的稳压器和功率MOSFET，并实现了片上时钟源（OCCS）的功能，这意味着无需外部12MHz晶振，这有效地降低了BOM总成本，且BL8810实现USB断开功能；它可用于移动电缆/OTG读卡器/PC卡读卡器应用。

BL8810替代GL823K特性参数：

-符合480Mbps通用串行总线规范修订版。2

-符合USB存储类规范修订版。1

-支持一个设备地址和最多四个端点：控制（0）/大容量读取（1）/大容量写入（2）/中断（3）

集成USB构建块

-USB2.0收发器宏（UTM）、串行接口引擎（SIE）、内置上电复位（POR）和

低压检测器（LVD）

嵌入式8051微控制器

-在60 MHz时钟下运行，每个指令周期12个时钟

-嵌入式掩模ROM和内部SRAM

安全数字卡TM（SD）和多媒体卡TM（MMC）

-支持SD规范v1.0/v1.1/v2.0/SDHC（高达32GB）

-与SDXC兼容（高达2TB）

-支持MMC规范v3.x/v4.0/v4.1/v4.2

-支持1/4位数据总线

-与Secure Digital TM v5.0兼容

记忆棒PRO/Memory Stick PRO Duo/Memory Stick PRO-HG/MS Micro（M2）

-符合记忆棒系列规格：MS PRO v1.05、MS PRO-HG Duo 1.03、MS Micro（M2）v1.06

-支持4位数据总线

支持SD3.0的增压模式以获得更好的性能

支持非SD卡检测引脚、非MS插拔引脚设计，节省BOM成本

支持非SD写保护引脚设计，节省BOM成本

支持LED功能，指示电源和访问状态

片内时钟源，无需12MHz晶体时钟输入

片内5V至3.3V和3.3V至1.8V调节器

用于为闪存媒体卡供电的片上功率MOSFET

支持通过存储卡拔出或手动开关断开USB连接，用于移动电缆/OTG读卡器/PC读卡器应用

SSOP16封装方式（150 mil）

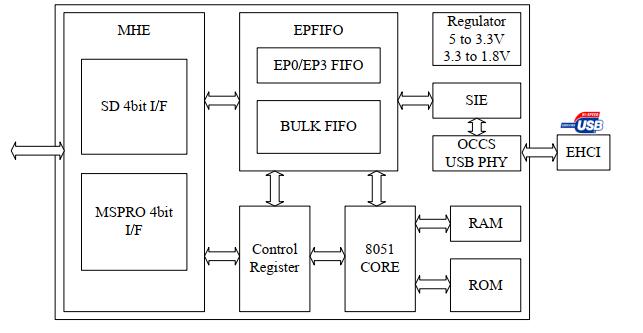

BL8810设计USB 2.0读卡器的设计结构框图如下：

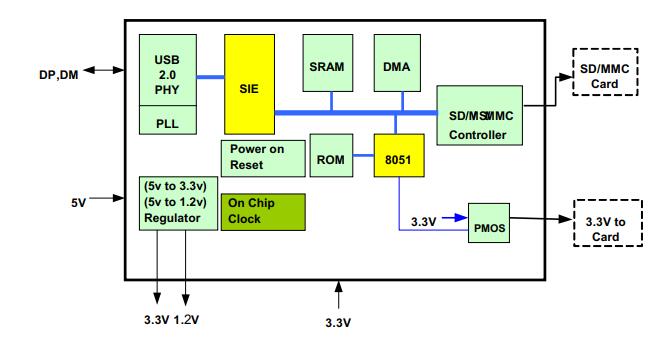

GL823K设计USB 2.0读卡器的设计结构框图如下：

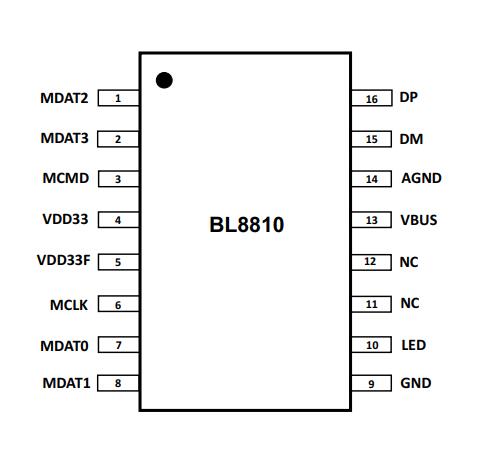

BL8810的管脚配置：

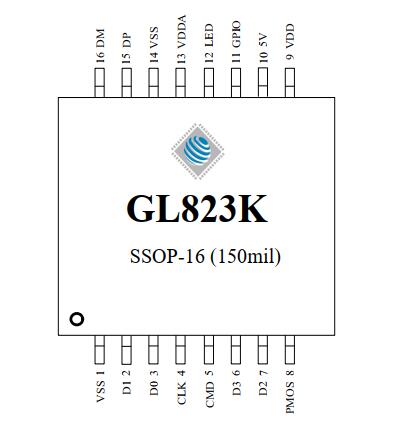

GL823K的管脚配置：

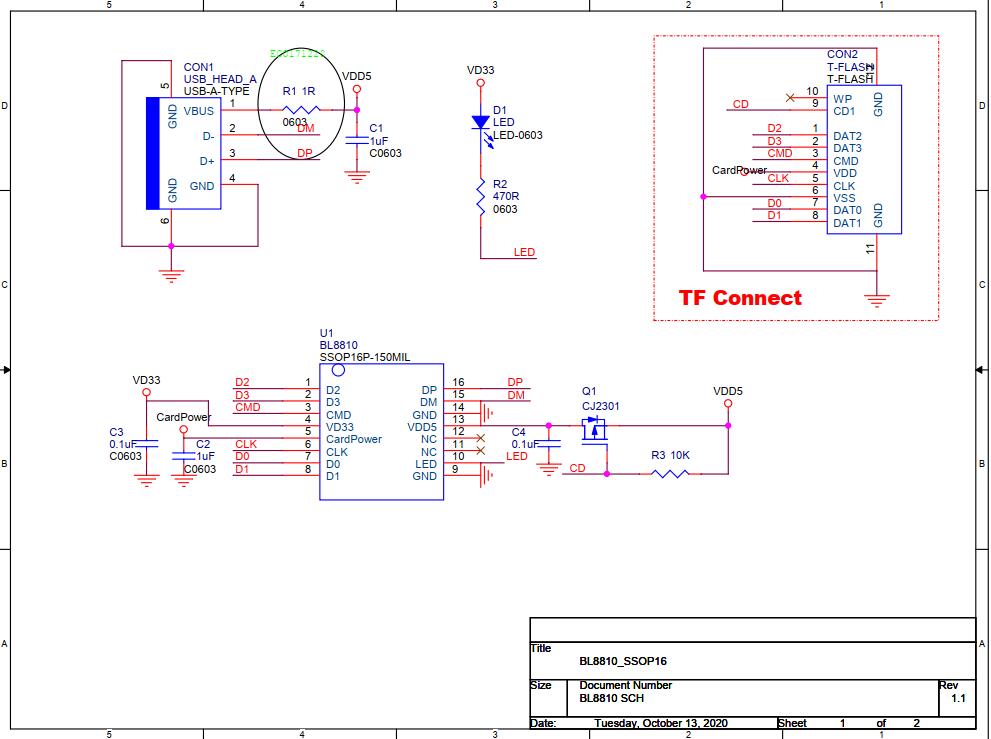

BL8810设计替代BL823K设计USB2.0智能读卡方案参考电路如下所示：

综上可见，BL8810与GL823K的参数、封装大小、功能特性、设计结构框图等都是一致的，因为BL8810是可以完全替代兼容GL823K。
