Rocket - tilelink - TLArbiter

https://mp.weixin.qq.com/s/0ob-Fq-ZOoj-_S7pTJu6rQ

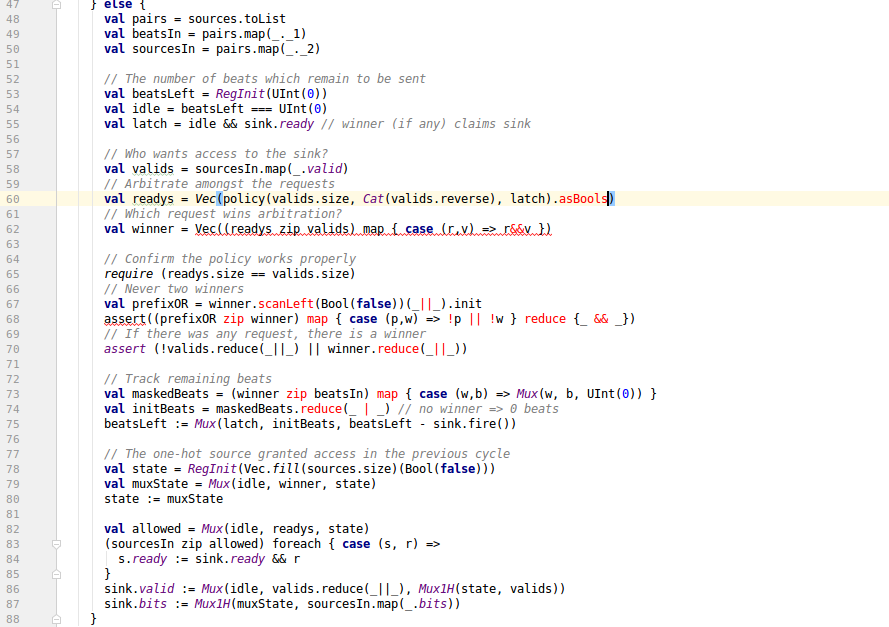

介绍TLArbiter的实现，主要关注如何实现burst的多个beat的输出。



​​



1. beatsIn/sourcesIn



对输入参数进行简单处理。输入参数为：

​​



sources为不定参数：

​二元组第一个元素为所需时钟周期即心跳（beat）的个数，第二个元素为输入的DecoupledIO。



2. beatsLeft



剩余的beat数：

​​



3. idle



如果剩余的beat数为0，则Arbiter空闲（idle）：

​​



4. latch



是否可以把beat数目的初始值存入beatsLeft中：

​​



使用方式：

​​

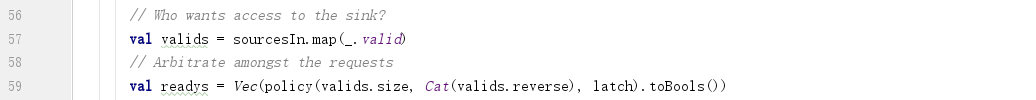

5. valids/readys



​​

a. 获取sources的valid信号;

b. 根据policy生成ready信号，以决定哪一个source可以输出；



6. winner



标志着每一个source是否可以输出：

​​



winner为真需要满足两个条件：

a. valid为真：需要输出；

b. ready为真：允许输出；



7. initBeats



计算beatsLeft的初始值：

​​

a. 根据是否是winner输出每一个source的beats值；

b. 取出仲裁胜出者需要的beats值；

c. 根据latch的值，选择把初始值存入beatsLeft，还是在输出时减一；

d. 只有在输出时beatsLeft才减一：beatsLeft - sink.fire()；



8. state



记录sources的状态：

​​



如果idle为真，则把仲裁结果winner在下一个时钟周期存入state中；否则state保持不变。

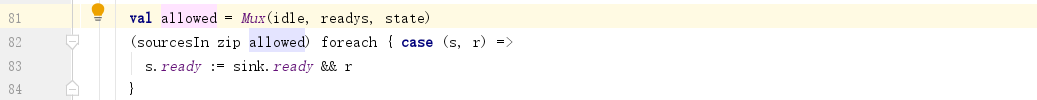

9. allowed



是否允许source输出：

​​



如果idle为真，则是否允许输出由仲裁结果readys决定；否则当前burst的beats还没有传输完毕，是否允许由state决定，即只允许当前正在传输的source进行输出。



10. sink.valid



​​



如果idle为真，则由valids决定；否则由正在进行传输的source的valid决定。



11. sink.bits



似乎有点问题，muxState可能为全0，而Mux1H要求muxState中有且只有一个1。这里不深入讨论。
