HyperMesh视觉控制

在HyperMesh中，模型视角控制可通过标准视图（Standard Views）工具栏、三维视图控制（3D View Controls）工具栏以及鼠标实现。

(1) 标准视图工具栏图标。

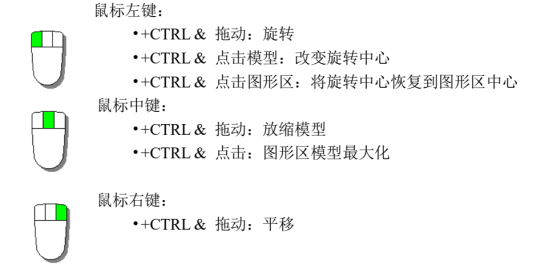

(2) 鼠标控制- 显示控制的推荐操作方法是使用鼠标。配合键盘上的 CTRL 键，鼠标可实现旋转、放缩和平移等操作。

选择 Preferences>Geometry Options 命令或点击“O”键，进入几何选项面板，修改 rotate angle 和 zoom factor 可分别修改鼠标操作时旋转角度及放缩比例。

1.5.2 视图模式

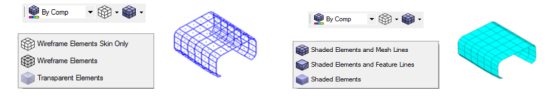

(1) 单元

线框模式（Wireframe）          渲染模式（Shaded）

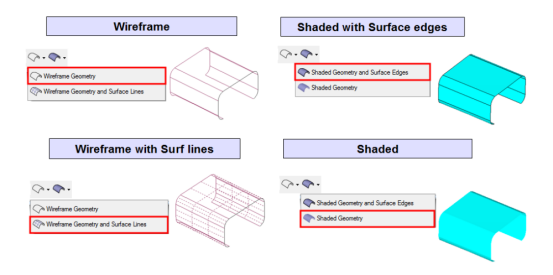

(2) 几何

1.5.3 可见性控制

HyperMesh应用隐藏工具可实现对象的可见性控制。隐藏工具位于显示工具栏，其用法描述如下：

MASK(隐藏)：隐藏所选对象

REVERSE(变换)：变换隐藏和显示对象的可见性

UNMASK ADJACENT(显示相邻对象)：显示显示对象的相邻对象

UNMASK ALL(显示全部)：显示全部对象

MASK NOT SHOWN(隐藏未显示对象)：隐藏图形区外的所有对象

SPHERICAL CLIPPING(圆截面)：设置圆截面，仅显示截面内的模型

FIND(查询)：查询对象（如使用对象编号）

DISPLAY NUMBERS(显示编号)：打开和关闭对象编号

DISPLAY ELEMENT HANDLES(显示单元标识)：打开和关闭单元标识符

DISPLAY LOAD HANDLES(显示载荷标识)：打开和关闭载荷标识符

CHANGE LOAD VECTOR(改变载荷方向)：改变某点处的载荷方向

DISPLAY FIXED POINTS(显示硬点)：打开和关闭硬点

1.5.4 模型浏览器

模型浏览器（Model Browser）是控制模型视图属性的强大工具。应用模型浏览器可实现：

• 打开和关闭集合中的几何显示 和单元显示 。

• 控制集合的显示颜色（右击调色板）。

• 在组件列表中右击鼠标可创建、编辑、删除组件以及控制组件显示属性。

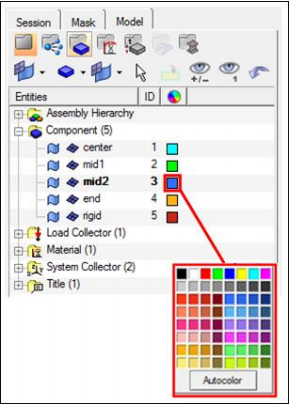

图 1-19 模型浏览器

HyperMesh视觉控制是HyperMesh教程中的重要章节，可以帮助CAE初学者了解HyperMesh的操作使用流程与理论措施，HyperMesh是行业内比较有名的仿真软件项目品牌，希望大家好好利用起来。

---
