pxe前期接入H3C交换机网络准备

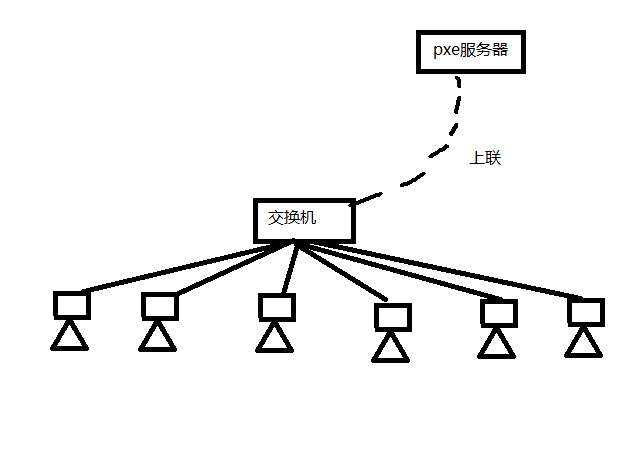

环境:一个装机vlan3010,一个业务vlan,将接入交换机的下联,上联设置好vlan
如果服务器一直出于dhcp状态,有可能是交换机到服务器的光纤线路有问题,建议在交换机查看端口是否是down的。如果undo shutdown后还是down,先切换堆叠的交换机的另一端口。

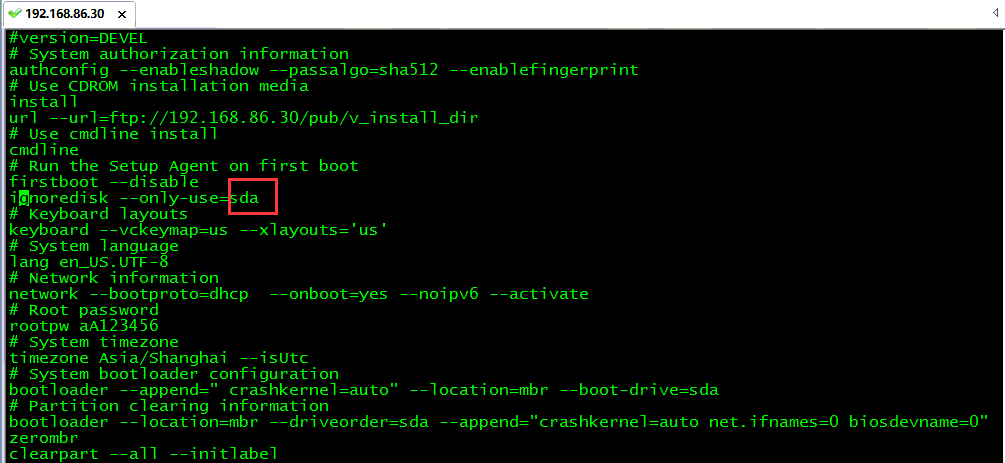

需要注意的是系统安装的硬盘在ks文件上是否正确
H3C交换机:
在用户视图下键入 system-view,即进入系统视图

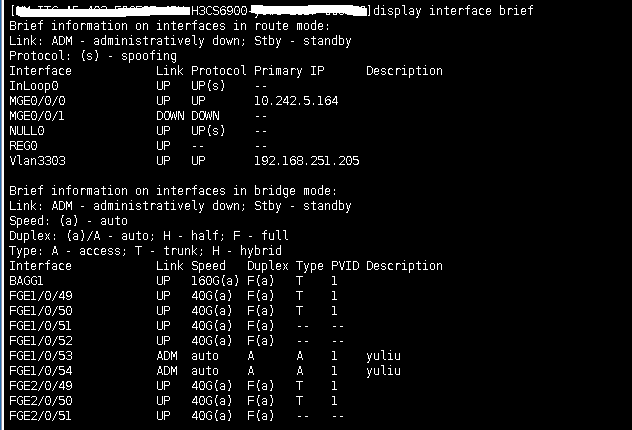

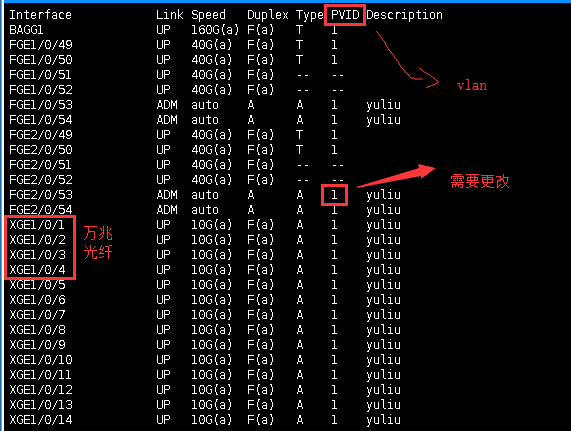

显示所有端口信息display interface brief
PVID为Port-base Vlan ID,也就是端口的虚拟局域网ID号,关系到端口收发数据帧时的VLAN TAG 标记。
需要将XGE1/0/1-40及XGE2/0/1-40的vlan更改
(XGE是以太网协议下使用的万兆的以太网接口)
创建vlan:vlan 3010 2132

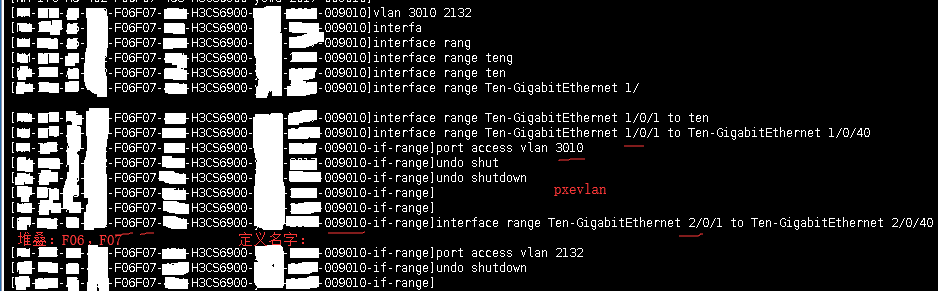

使用range配置多个接口:port access vlan 3010
同时将堆叠的交换机另一边的1到40口设置业务vlan

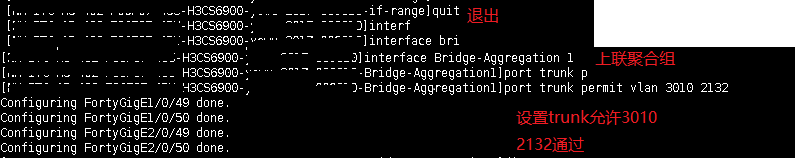

将上联聚合组设置trunk:port trunk permit vlan 3010 2132

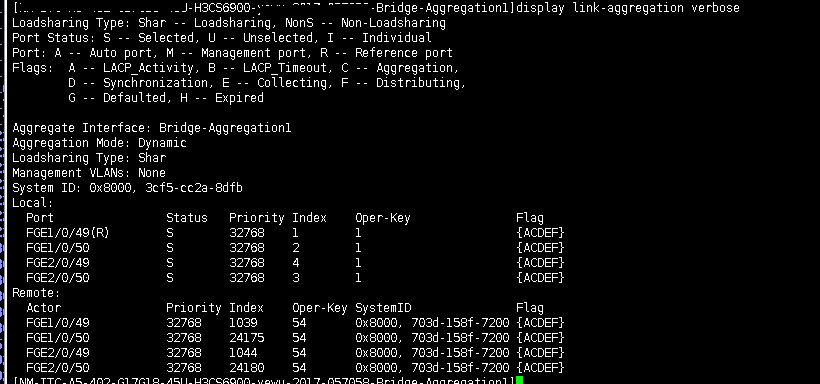

#查看配置聚合口状态,输入“display link-aggregation verbose”
49,50为链路聚合口

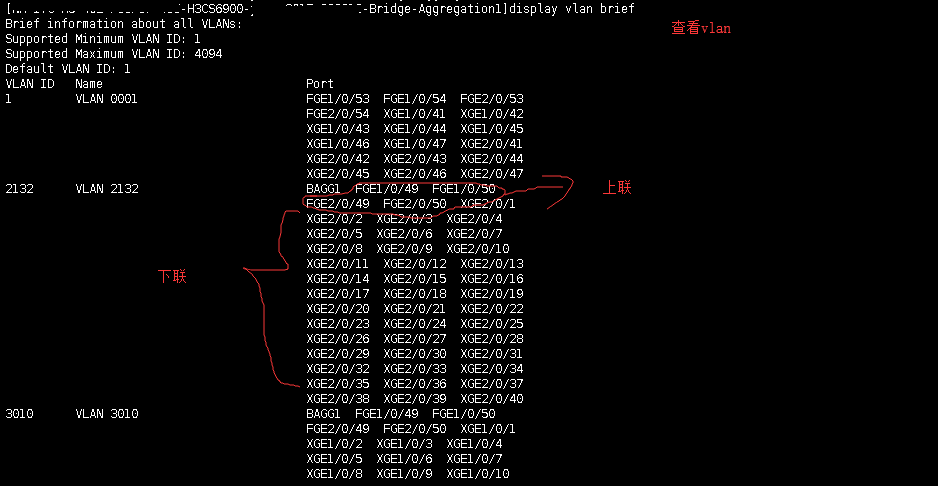

通过display vlan brief:查看vlan划分的端口

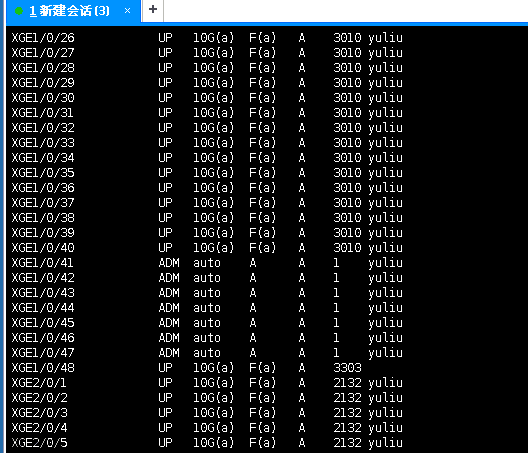

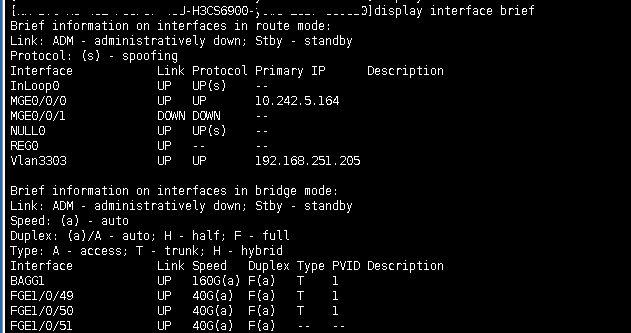

暴力点的通过显示所有端口信息display interface brief来查看vlan划分情况:
1/0/1-40为vlan3010,2/0/1-40为vlan2132
之后只要pxe服务器运行,即可在服务器端查看是否在安装即可

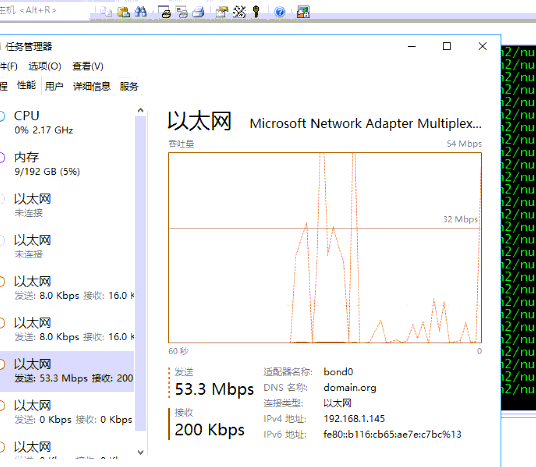

在pxe服务器上查看网络情况,当一段时间发送没有数据时,可以判断pxe结束
#pxe安装结束后查看:
1.服务器需要重启的状态:重启—就可以重新通过pxe安装系统(超时原因)

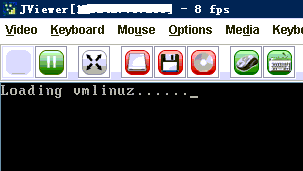

2.光纤问题:光衰达到15(根本没插好)的结果,pxe卡在loading vmlinuz
