虽然最近Unity2018版本推出了自己的瓦片地图，但是这个瓦片地图有点BUG，在场景内把瓦片地图铺好做成预制体，动态生成的时候居然丢失了碰撞体，于是我决定还是使用Tiled软件绘制地图并使用Tiled2Unity插件导入项目

Tiled下载地址

Tiled2Unity下载地址

给瓦片地图添加碰撞体

打开一个已经画好的地图(画的丑别介意),

现在我需要给树根加上碰撞体，防止角色走到上面去(角色的碰撞体在脚掌)

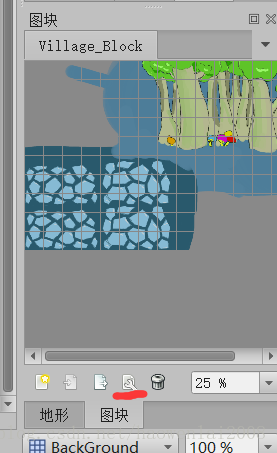

打开图块编辑器

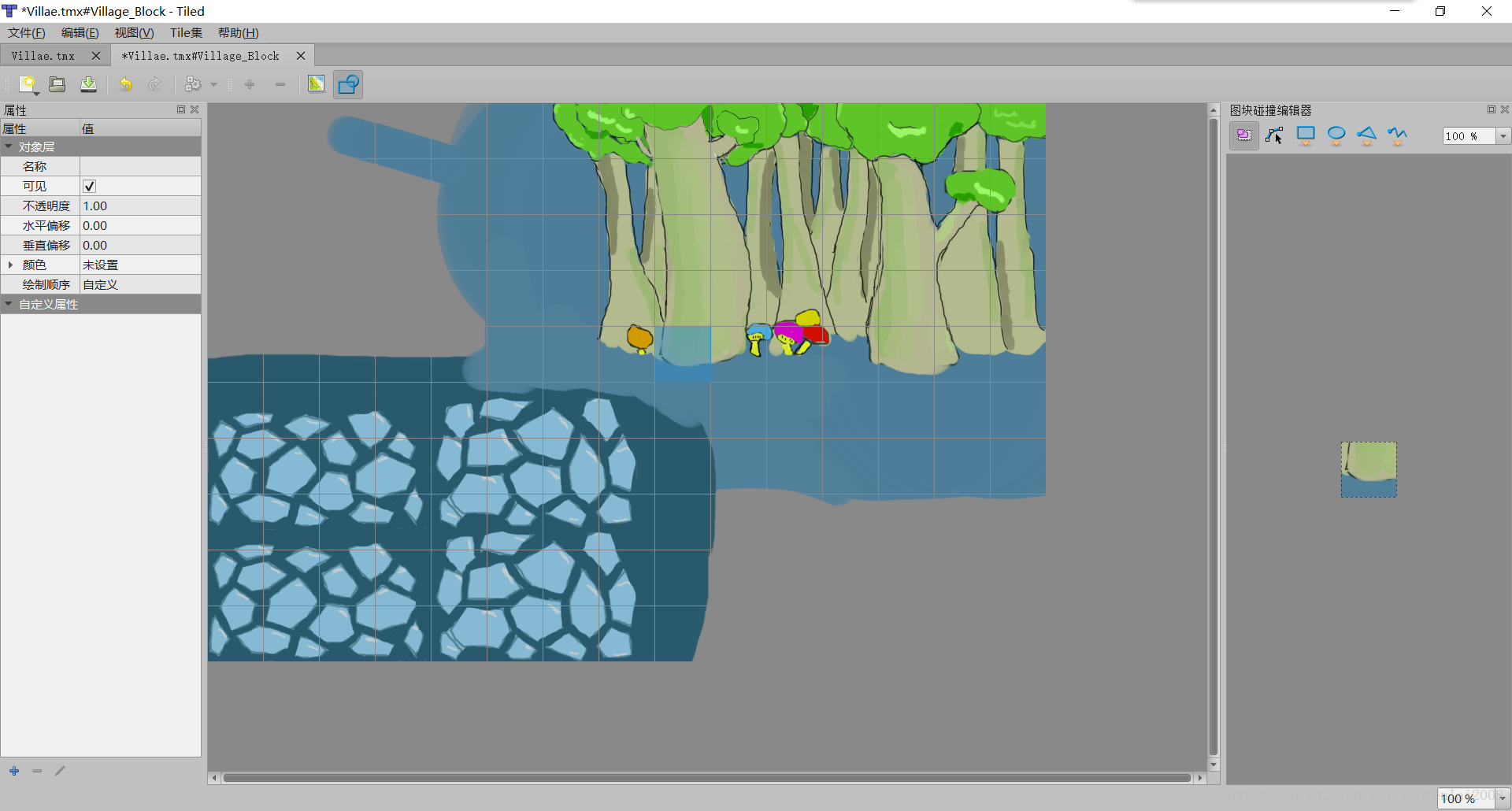

选择一个图块，可以看到图块碰撞编辑器有几种工具

这里我们选择矩形工具，给图块画一个矩形的碰撞体



重复这种操作给需要添加碰撞体的图块添加碰撞体

保存，把瓦片地图导出到随意一个位置，瓦片地图就制作完成了。

接下来就是如何导入到Unity使用了

Tiled2Unity插件的使用

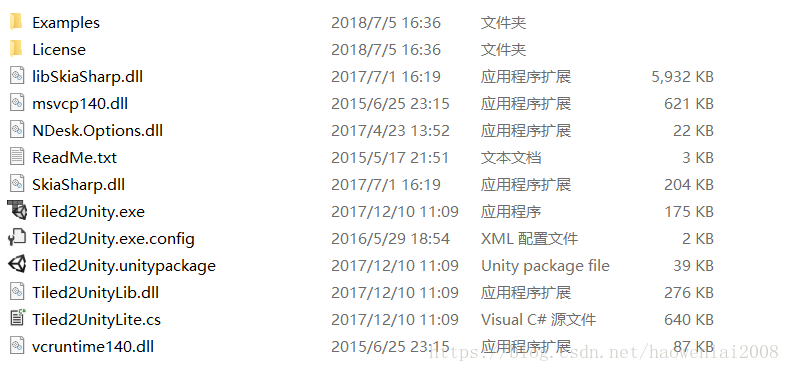

打开Tiled2Unity的目录



可以看到有一个.unitypackage的文件，看到这个不用多想，直接在unity导入



由于我之前导入过了，所以这里的文件夹都是灰色的，问题不大

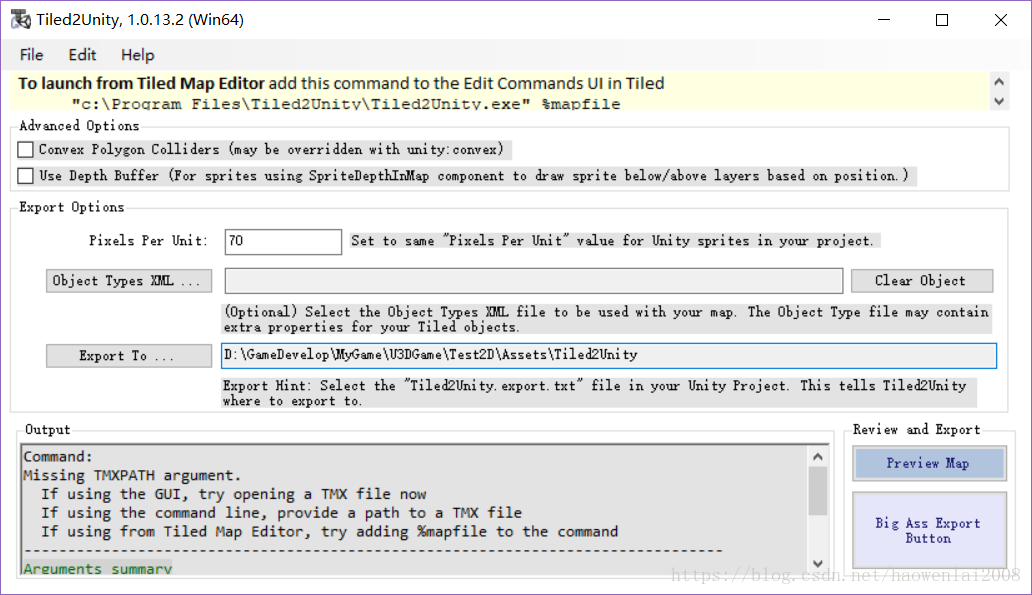

接下来先不管unity，打开Tiled2Unity.exe

点击File->Open Tiled File 打开刚刚做好的瓦片地图

再点击Export To，选择导出的路径，这里就选择项目的Assets/Tiled2Unity，即导入的插件的路径

再点击Big Ass Export Button，导出

回到Unity，进入Assets/Tiled2Unity/Prefabs,可以看到一个和刚刚做好的瓦片地图同名的预制体



将这个预制体拖到场景中

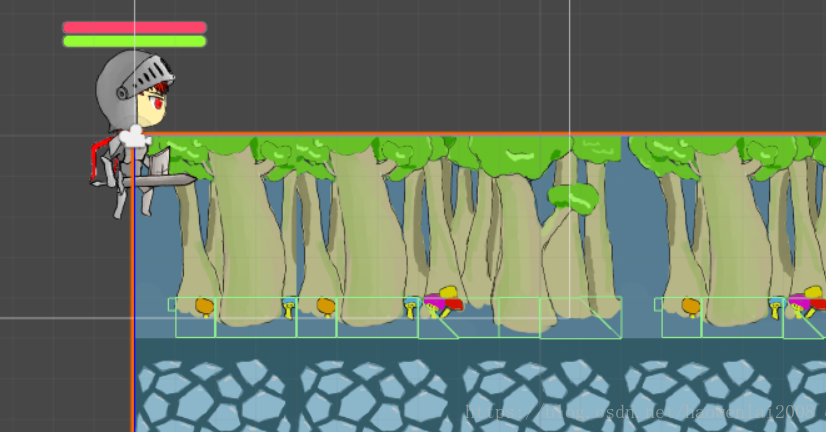

可以看到我们成功的导入了瓦片地图，而且是带碰撞体的

至于导入的地图的结构可以自己在Hierarchy视图上查看

顺便说一下这个地图的锚点在左上角，所以开发应用的时候要根据实际调整一下坐标。
