StarUML画类图

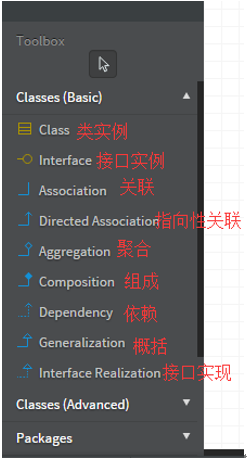

1、Classes说明

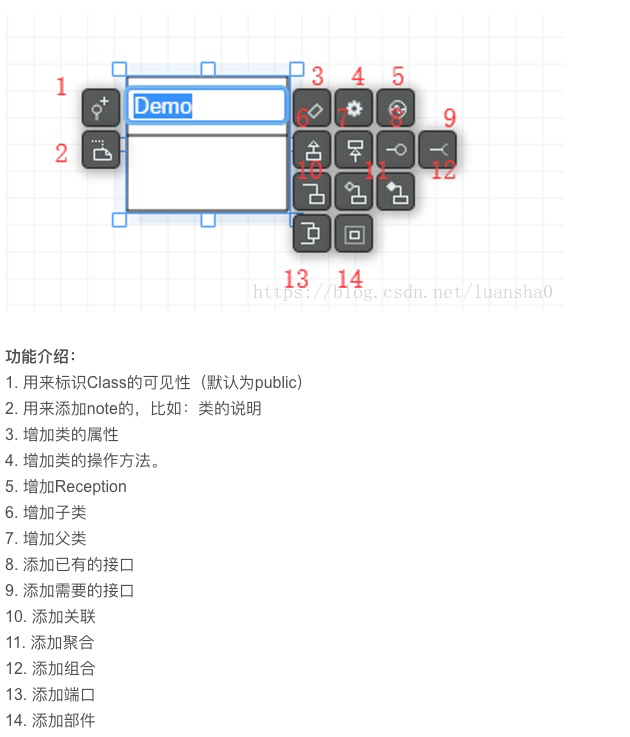

【1】Class  类

【2】Interface 接口

【8】Generalization　　A与B的泛化关系，A继承B。继承非抽象类

　　

【9】Interface Realization  A与B的实现关系，A实现B。继承接口或抽象类

　　

【3】Association　　关联关系

　　表示形式：关联关系是用一条直线表示

　　它一般用来定义对象之间静态的、天然的结构； 所以，关联关系是一种“强关联”的关系；

　　例：乘车人和车票之间就是一种关联关系；学生和学校就是一种关联关系；

　　注：最终代码中，关联对象通常是以成员变量的形式实现的

　　

【4】Directed Association 定向关联关系

　　表示形式：定向关联关系是用一条带箭头直线表示

　　它一般用来定义对象之间静态的、天然的结构； 所以，关联关系是一种“强关联”的关系；　　

　　关联关系默认不强调方向，表示对象间相互知道；如果特别强调方向，如下图，表示A知道B，但 B不知道A；

　　例：乘车人和车票之间就是一种关联关系；学生和学校就是一种关联关系；

　　注：最终代码中，关联对象通常是以成员变量的形式实现的

　　

【7】Dependency　　依赖关系

　　表现形式：依赖关系是用一套带箭头的虚线表示

　　一个对象在运行期间会用到另一个对象的关系；

　　与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化； 依赖关系也可能发生变化；

　　注：依赖也有方向，双向依赖是一种非常糟糕的结构，我们总是应该保持单向依赖，杜绝双向依赖的产生；

　　最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系；依赖关系除了临时知道对方外，还是“使用”对方的方法和属性；

　　

【5】Aggregation　　聚合关系。整体和部分不是强依赖的，即使整体不存在了，部分仍然存在　　

　　例如， 部门撤销了，人员不会消失依然存在

　　

【6】Composition　　组合关系。组合关系是一种强依赖的特殊聚合关系，如果整体不存在了，则部分也不存在了

　　例如， 公司不存在了，部门也将不存在了

　　

参考文章：https://design-patterns.readthedocs.io/zh_CN/latest/read_uml.html#association
