CUDA编程学习 (3)——内存和数据定位

1. CUDA Memories

1.1 GPU 性能如何

• 所有 thread 都会访问 global memory，以获取输入的矩阵元素

  • 在执行一次浮点加法时，需要进行一次内存访问，每次访问传输 4 字节（即 32 位浮点数）
  • 1 FLOP（浮点运算）对应 4 字节的内存带宽

• 假设的 GPU 性能：

  • 该 GPU 的峰值浮点计算能力为 1,600 GFLOPS（十亿次浮点运算/秒），内存带宽为 600 GB/s
  • 理论上，若要达到 1,600 GFLOPS 的峰值计算能力，需要 4*1,600 = 6,400 GB/s 的内存带宽，但实际内存带宽只有 600 GB/s

• 性能瓶颈：由于内存带宽的限制，实际执行速度只能达到 150 GFLOPS，这仅仅是 GPU 峰值浮点性能的 9.3%（150/1600）

• 减少内存访问：为了接近 GPU 的 1,600 GFLOPS 峰值性能，必须大幅减少对内存的访问量。

1.2 示例——矩阵乘法

__global__ void MatrixMulKernel(float* M, float* N, float* P, int Width){
	// Calculate the row index of the P element and M
 	int Row = blockIdx.y * blockDim.y + threadIdx.y;
 	// Calculate the column index of P and N
 	int Col = blockIdx.x * blockDim.x + threadIdx.x;

    if ((Row < Width) && (Col < Width)) {
         float Pvalue = 0;
         // each thread computes one element of the block sub-matrix
         for (int k = 0; k < Width; ++k) {
         	Pvalue += M[Row * Width + k] * N[k * Width + Col];
         }
         P[Row * Width + Col] = Pvalue;
	}
}

1.3 thread 到 P 的数据映射

1.4 \(P_{0,0}\) 和 \(P_{0,1}\) 的计算

1.5 程序视角的 CUDA 内存

1.5.1 声明 CUDA 变量

• 当与 __shared__ 或 __constant__ 一起使用时，__device__ 是可选项
• 自动变量（automatic variables）位于 register 中
  • 除位于 global memory 中的 per-thread 数组外

Shared Memory 变量声明：

void blurKernel(unsigned char* in, unsigned char* out, int w, int h){
	__shared__ float ds_in[TILE_WIDTH][TILE_WIDTH];
}

1.5.2 在何处声明变量

• 全局（global）声明：在任何函数外部声明的变量，通常是 global memory，可以被所有 thread 访问。host 不能直接访问这些变量，需要通过 device 端操作。

• 常量（constant）声明：同样是在函数外部声明，但这些变量是只读的，并且通常用于需要在 device 的多个 thread 中共享不变的数据。host 可以访问常量内存，通过 cudaMemcpyToSymbol 等函数将数据从主机拷贝到常量内存。

• 寄存器（register）声明：在 kernel 函数内部声明，存储在 register 中，属于每个 thread 的私有变量，访问速度非常快。host 不能访问 register 变量。

• 共享内存（shared）声明：在 kernel 函数内部声明的共享内存，存储在 device 上，可以被同一个 block 中的所有 thread 共享。host 无法直接访问共享内存，只在 device block 内部有效。

1.5.3 CUDA 中的共享内存（Shared Memory）

一种特殊类型的内存，其内容在 kernel 源代码中显式定义并使用

• 每个 SM（流式多处理器）有一份：每个流式多处理器（SM）都有一块 shared memory 供 block 使用。
• 高访问速度：与 global memory 相比，访问 shared memory 的速度（延迟和吞吐量）要快得多。
• 访问范围和共享范围：shared memory 仅在 block 之间共享，并且只能由同一个 block 内的 thread 访问。
• 生命周期：shared memory 的生命周期仅限于 block，当 block 执行完毕后，内存内容就会消失。
• 通过加载/存储指令访问：shared memory 通过显式的内存加载和存储指令进行访问。
• Scratchpad memory：在计算机架构中，shared memory 可以视为一种临时存储区域，类似于 scratchpad memory。

2. Tiled 并行算法

• 基本矩阵乘法 kernel 的 global memory 访问模式

• 在拥堵的交通系统中，大幅减少车辆数量可以显著改善所有车辆的延迟
  • 为通勤者提供拼车服务
  • Tiling 用于 global memory 访问
    • 驾驶员 = 访问其内存数据操作数的 thread
    • 汽车 = 内存访问请求

2.1 Tiling 的挑战

• 有些拼车可能比其他拼车更容易：有些计算任务的 Tiling 更容易，而有些则较难

• 拼车的参与者需要有类似的工作时间表：就像拼车中的乘客需要有相似的时间安排一样，在 thread 并行处理中，任务需要有相似的计算特征或数据访问模式才能有效使用 Tiling

• 拼车需要同步

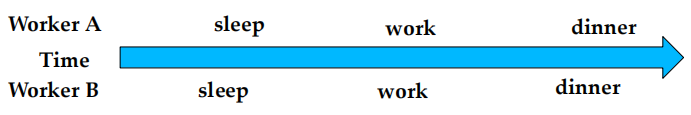

  • Good：当人们的日程安排相似时

  •

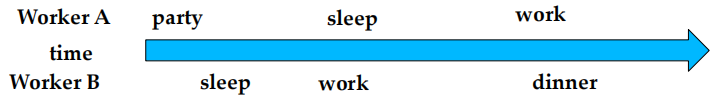

    • Bad：当人们的日程安排大相径庭时
    •

• Tiling 也是一样

  • Good：当 thread 具有相似的访问时序时
  • Bad：当 thread 的时间非常不同时

2.2 Tiling 技术概要

• 识别一个由多个 thread 访问的 global memory tile：找到 global memory 中的一个 tile 数据，这个 tile 数据将会被多个 thread 同时访问
• 将这个 tile 从 global memory 加载到片上 memory：把这个 tile 数据从 global memory 中移到片上更快的memory（如shared memory）中
• 使用屏障同步确保所有 thread 都准备好开始当前阶段：通过同步机制，确保所有 thread 都达到了一个同步点，准备好下一步操作
• 让多个 thread 从片上 memory 中访问它们的数据：所有 thread 从这个更快速的片上 memory 中读取数据，避免重复访问慢速的 global memory
• 再次使用屏障同步确保所有 thread 完成当前阶段：确保所有 thread 都完成了当前阶段的工作，避免提前进入下一步
• **继续处理下一个 tile **：一旦当前 tile 的处理完成，重复上述步骤处理下一个 tile

3. Tiled 矩阵乘法

3.1 矩阵乘法

• 数据访问模式
  • 每个 thread - 负责矩阵 \(M\) 的一行和矩阵 \(N\) 的一列的计算。这意味着每个 thread 会处理两个矩阵的部分数据，以完成其对应位置的矩阵乘积结果。
  • 每个 thread block - 负责矩阵 \(M\) 的一条 “带状（strip）” 区域和矩阵 \(N\) 的一条 “带状（strip）” 区域的计算。这指的是，thread block 并不是处理整个矩阵，而是划分矩阵成多条 “带状（strip）” 形式，每个 thread block 处理其中的一部分，以提高计算的并行度。

3.2 Tiled 矩阵乘法

• 将每个 thread 的执行分成几个阶段
• thread block 在每个阶段的数据访问都集中在 M 的一个 tile 和 N 的一个 tile 上
• 这些 tile 的大小是每个维度中 BLOCK_SIZE 的元素数量。

3.3 加载 Tile

• block 中的所有 thread 都参与加载：每个 block 中的所有 thread 共同完成 tile 的数据加载任务
  • 每个 thread 负责加载一个 M 矩阵元素和一个 N 矩阵元素

1. 阶段 0 的 Block(0,0) 加载

1. 阶段 0 的 Block(0,0) 计算 (iteration 0)

1. 阶段 0 的 Block(0,0) 计算 (iteration 1)

1. 阶段 1 的 Block(0,0) 加载

1. 阶段 1 的 Block(0,0) 计算 (iteration 0)

1. 阶段 1 的 Block(0,0) 计算 (iteration 1)

• 执行阶段

3.4 障碍同步（Barrier Synchronization）

同步 block 中的所有 thread：通过同步机制，确保 block 中的所有 thread 在继续执行前都处于同一进度。

• __syncthreads()：在同一个 block 中的所有 thread 必须在到达 __syncthreads() 后，才能继续执行后续的指令。这意味着，thread 只有在所有 thread 到达同步点时，才能同时继续。

• 最佳用法是协调分阶段执行的分 tile 算法：__syncthreads() 最适用于分 tile 算法的阶段性执行，确保所有 thread 在正确的时间协同工作。

  • 确保 tile 中的所有元素在每个阶段开始时被加载：使用 __syncthreads() 确保在每个阶段开始时，tile 内的所有元素都已经加载完毕。

  • 确保 tile 中的所有元素在每个阶段结束时被使用：使用 __syncthreads()确保在进入下一阶段之前，当前阶段的所有数据都被 thread 处理完毕。

4. Tiled 矩阵乘法 kernel

4.1加载 M、N 的输入 Tile 0（阶段 0）

• int Row = by * blockDim.y + ty
• int Col = bx * blockDim.x + tx
• 对矩阵M：M[Row][tx]
• 对矩阵N：N[ty][Col]

by 和 bx 是块的索引，分别对应Y和X方向的块。

blockDim.y 和 blockDim.x 是每个块中的线程数量，ty 和 tx 是线程在当前块中的局部索引。

每个 thread 从M和N矩阵中加载与其P矩阵元素相对应的元素。图示中：

• M和N的整个矩阵以方块形式显示，每个方块中的点表示 thread 正在处理的元素。
• P矩阵的一个小块正被计算，每个 thread 会从M和N中选取对应的元素来参与计算。

4.2 加载 M、N 的输入 Tile 1（阶段 1）

• 对矩阵M：M[Row][1*TILE_WIDTH + tx]
• 对矩阵N：N[1*TILE_WIDTH + ty][Col]

4.3 M 和 N 是动态分配的——使用 1D 索引

• M[Row][p * TILE_WIDTTH + tx] -> M[Row * WIDTH + p * TILE_WIDTH + tx]
• N[p * TILE_WIDTH + ty][Col] -> N[(p * TILE_WIDTH + ty) * WIDTH + Col]

其中，p 是当前阶段的序列号

4.4 Tiled 矩阵乘法 kernel

__global__ void MatrixMulKernel(float* M, float* N, float* P, int Width)
{
    __shared__ float ds_M[TILE_WIDTH][TILE_WIDTH];
	__shared__ float ds_N[TILE_WIDTH][TILE_WIDTH];

    int bx = blockIdx.x;
    int by = blockIdx.y;
 	int tx = threadIdx.x;
    int ty = threadIdx.y;

    int Row = by * blockDim.y + ty;
	int Col = bx * blockDim.x + tx;
 	float Pvalue = 0;

    // 循环计算 P 元素所需的 M 和 N tile
    for (int p = 0; p < n/TILE_WIDTH; ++p){
    	// 将 M 和 N tile 协同载入 shared memory
        ds_M[ty][tx] = M[Row*WIDTH + p*TILE_WIDTH + tx];
        ds_N[ty][tx] = N[(p*TILE_WIDTH + ty)*WIDTH + Col];
        __syncthreads();

        for (int i = 0; i < TILE_WIDTH; ++i)
            Pvalue += ds_M[ty][i] * ds_N[i][tx];
        __synchthreads();
    }
    P[Row * Width + Col] = Pvalue;
}

4.5 Tile（Thread Block）大小

每个 thread block 应包含多个 thread

• 如果 TILE_WIDTH 有 16，则有 \(16*16 = 256\) threads
• 如果 TILE_WIDTH 有 32，则有 \(32*32 = 1024\) threads

对于 16，在每个阶段，每个 block 从 global memory 执行 \(2*256 = 512\) 次浮点加载，进行 \(256 * (2*16)=8,192\) 次乘加操作。(每个 memory 加载 16 次浮点运算）

对于 32，在每个阶段，每个 block 从 global memory 执行 \(2*1024 = 2048\) 次浮点加载，进行 \(1024 * (2*32) = 65,536\) 次乘加操作。(每个 memory 加载 32 次浮点运算）

4.6 Shared Memory 和 Threading

对于具有 16KB shared memory 的 SM

• shared memory 大小取决于执行情况

• TILE_WIDTH = 16 时，每个 thread block 使用 \(2*256*4\ Byte = 2K\ Byte\) （一个 \(16*16\) 的 M 和 一个 \(16*16\) 的 N，其中一个元素占据 4 Byte）的 shared memory

• 对于 16KB shared memory，最多可能有 8 个 thread block 在执行

  • 这允许多达 \(8*2*256=4,096\) 个待加载。(每个线程有 2 个，每个区块有 256 个线程）

• 下一个 TILE_WIDTH 为 32，将导致每个 thread block 使用 \(2*32*32*4\ Byte=8K\ Byte\) 的 shared memory，允许 2 个 thread block 同时工作

  • 然而，在 GPU 中，每个 SM 的 thread 数限制为 1536 个，因此每个 SM 的 block 数减少为一个！

每个 __syncthread() 都能减少一个 block 的活动 thread 数

• 更多的 thread blocks 可能更有优势

5. 在 Tiled 算法中处理任意大小矩阵

5.1 处理任意大小的矩阵

到目前为止，我们介绍的 tiled 矩阵乘法 kernel 只能处理尺寸（Width）是 tile 宽度（TILE_WIDTH）倍数的正方形矩阵。

• 然而，实际应用需要处理任意大小的矩阵。
• 我们可以将 row 和 column 填充（添加元素）为 tile 大小的倍数，但这将产生巨大的空间和数据传输时间开销。我们将采取不同的方法。

5.1.1 阶段 1 加载 3x3 的 Block(0,0)

• 在加载 N tile 时 Threads (1,0) 和 (1,1) 需要特殊处理
• 在加载 M tile 时 Threads (0,1) 和 (1,1) 需要特殊处理

5.1.2 阶段 1 的 Block(0,0) 计算 (iteration 0)

5.1.3 阶段 1 的 Block(0,0) 计算 (iteration 1)

• 所有 thread 都需要特殊处理，所有 thread 都不应为其 P 元素引入无效贡献。

5.1.3 阶段 0 加载 3x3 的 Block(1,1)

Thread(1,0) 和 (1,1) 在加载 M tile 时需要特殊处理

5.1.4 上述例子的要点

• 不计算有效P元素的 thread：

  • 即使某些 thread 不直接计算有效的输出矩阵 P 的元素，它们仍然需要参与加载输入矩阵的 tile 数据。

  • 例子1：Block(1,1) 的 Phase 0 阶段：

    • Thread(1,0) 被分配去计算一个不存在的P矩阵元素 P[3,2]，但仍需参与加载输入矩阵N的元素 N[1,2]。

    • 这意味着，即使这个 thread 不会直接计算 P 中的有效结果，它仍需要协助完成输入数据（这里是N矩阵）的加载。

• 计算有效P元素的 thread：

  • 即使某些 thread 被分配去计算有效的 P 矩阵元素，它们在加载输入数据时可能会尝试加载不存在的元素。
  • 例子2：Block(0,0) 的 Phase 0 阶段：
    • Thread(1,0) 被分配去计算有效的 P 矩阵元素 P[1,0]，但在加载输入时，它可能尝试去加载不存在的N矩阵元素 N[3,0]。

5.1.5 简单的解决方法

• 当 thread 要加载任何输入元素时，测试该元素是否在有效索引范围内

  • 如果有效，则继续加载
  • 否则，不加载，只写入 0

• 理由：0 值将确保乘加步骤不会影响输出元素的最终值

• 加载输入元素时测试的条件，与计算输出 P 元素时测试的条件不同

  • 即使一个 thread 不计算有效的 P 元素，它仍然可以参与加载输入数据块的元素

• 阶段 1 的 Block(0,0) 计算 (iteration 1)

5.2 边界条件

5.2.1 输入 M tile 的边界条件

• 每个线程加载

  • M[Row][p*TILE_WIDTH + tx]
  • M[Row*WIDTH + p*TILE_WIDTH + tx]

• 需要进行测试

  • (Row < Width) && (p*TILE_WIDTH + tx < WIDTH)
  • 如果为 true，加载 M 元素
  • 否则，加载 0

5.2.2 输入 N tile 的边界条件

• 每个线程加载

  • N[p*TILE_WIDTH + ty][Col]
  • N[(p*TILE_WIDTH + ty)*WIDTH + col]

• 需要进行测试

  • (p*TILE_WIDTH + ty < WIDTH) && (Col < WIDTH)
  • 如果为 true，加载 N 元素
  • 否则，加载 0

5.2.3 加载元素 - 带边界检查

for(int p = 0; p < (WIDTH-1) / TILE_WIDTH + 1; ++p){
    if(Row < WIDTH && p*TILE_WIDTH + tx < WIDTH){
        ds_M[ty][tx] = M[Row*WIDTH + p*TILE_WIDTH + tx];
    } else {
        ds_M[ty][tx] = 0.0;
    }

    if(p*TILE_WIDTH + ty < WIDTH && Col < WIDTH){
        ds_N[ty][tx] = N[(p*TILE_WIDTH + ty) * WIDTH + Col];
    } else {
        ds_N[ty][tx] = 0.0;
    }
    __syncthreads();

    if(Row < WIDTH && Col < WIDTH) {
    	for(int i = 0; i < TILE_WIDTH; ++i) {
        	Pvalue += ds_M[ty][i] * ds_N[i][tx];
        }
        __syncthreads();
    }
    if (Row < WIDTH && Col < WIDTH)
		P[Row*WIDTH + Col] = Pvalue;
}

5.2.4 一些重点

每个 thread 的条件都不同

• 加载 M 元素
• 加载 N 元素
• 计算并存储输出元素

5.2.5 处理一般矩形矩阵

一般来说，矩阵乘法是用矩形矩阵定义的：

• \(j \times k\) \(M\) 矩阵与 \(k \times l\) \(N\) 矩阵相乘，得到 \(j \times l\) \(P\) 矩阵

上面我们介绍了正方形矩阵乘法，这是一种特殊情况。

kernel 函数需要通用化，以处理一般矩形矩阵：

• Width 参数由三个参数代替：j、k、l
• 当 Width 用于指 M 的高度或 P 的高度时，用 j 代替
• 当 Width 用于指 M 的宽度或 N 的高度时，用 k 代替
• 当 Width 用于指 N 的宽度或 P 的宽度时，用 l 代替
