NAT与NAT实验

1.NAT与NAT实验

NAT（网络地址翻译）

一个数据包目的ip或者源ip为私网地址， 运营商的设备无法转发数据。

实际场景问题

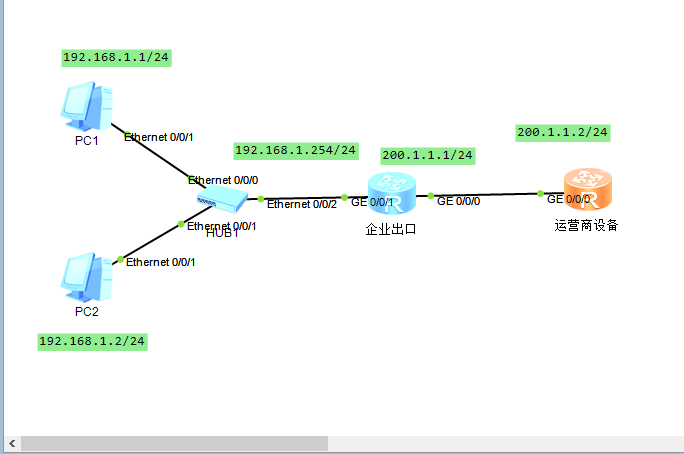

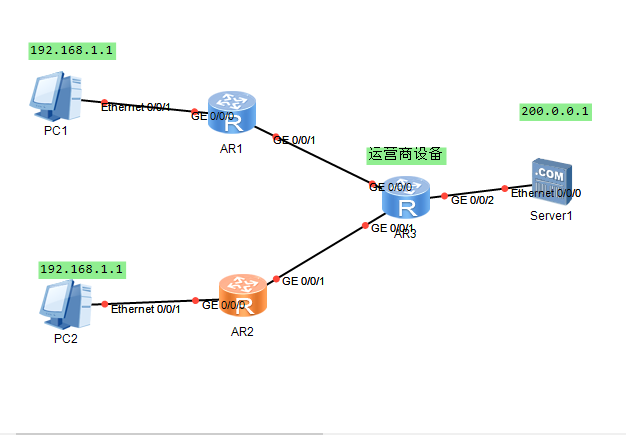

如下图

201.0.0.1 公网地址？   买的  运营商给你的
​
192.168.1.1    公司的内网地址
去访问  外网服务器  200.0.0.1
​
​
源地址  192.168.1.1    目的地址200.0.0.1
​
经过 路由器NAT技术处理     静态模式
​
源地址：201.0.0.1    目的地址：200.0.0.1
​
​
回包的时候
源地址 200.0.0.1    目的地址：201.0.0.1
​
经过 路由器NAT技术处理
​
源地址 200.0.0.1    目的地址：192.168.1.1

NAT工作机制

一个数据包从企业内网去往公网时，路由器将数据包当中的源ip（私有地址），翻译成公网地址

1.静态nat

192.168.1.1 201.0.0.1

192.168.1.2 201.0.0.2

工程手动将一个私有地址和一个公网地址进行关联，一 一对应，缺点和静态路由一样

静态nat中私有地址和公有地址是1：1的关系.

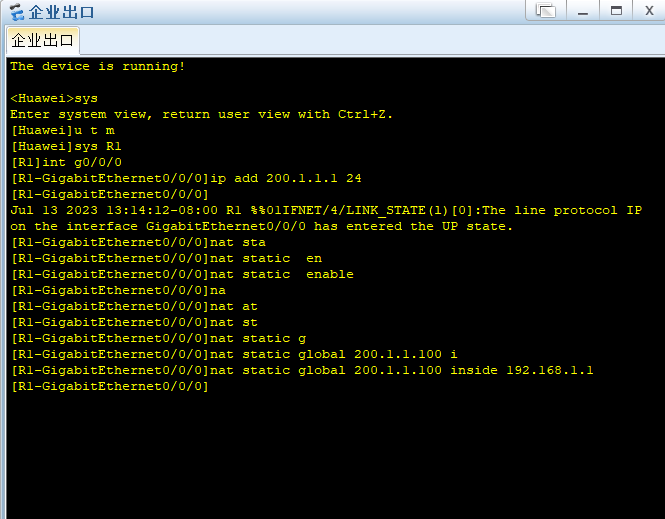

配置好地址：
​
在企业出口路由器上的 g0/0/0  口配置
int g0/0/0
ip address 200.1.1.1 255.255.255.0
nat static enable  在接口使用nat static功能
nat static global 200.1.1.100 inside 192.168.1.1
#注意不能直接使用 接口地址200.1.1.1
​

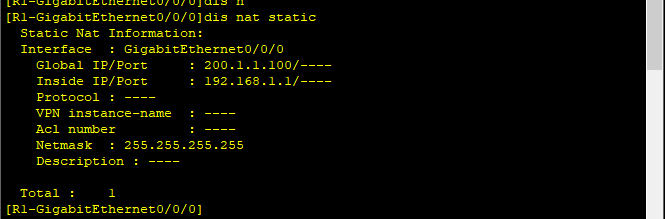

dis nat static   查看静态nat信息
<Huawei>dis nat static
  Static Nat Information:
  Interface  : GigabitEthernet0/0/0
    Global IP/Port     : 200.1.1.100/----
    Inside IP/Port     : 192.168.1.1/----
    Protocol : ----
    VPN instance-name  : ----
    Acl number         : ----
    Netmask  : 255.255.255.255
    Description : ----

在企业出口路由器上配置好地址：

在企业出口路由器上的 g0/0/1 口配置 int g0/0/1 ip address 200.1.1.1 255.255.255.0 nat static enable nat static global 200.1.1.100 inside 192.168.1.1 #注意不能直接使用 接口地址200.1.1.1

dis nat static

动态NAT

nat address-group 1 200.1.1.10 200.1.1.15
#建立地址池  10  -  15
​
acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
#给需要地址转换的 网段添加规则
​
int g0/0/0
nat outbound 2000 address-group 1 no-pat
#添加规则

2.NATPT（端口映射）

NAT Server----内网服务器对外提供服务，针对目的ip和目的端口映射

内网服务器的相应端口映射成路由器公网ip地址的相应端

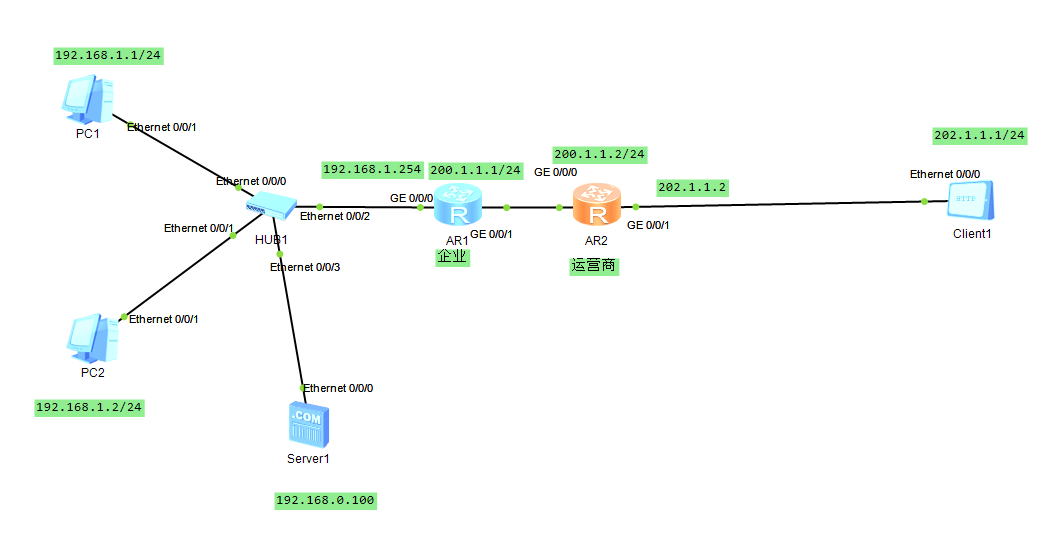

配置好ip地址

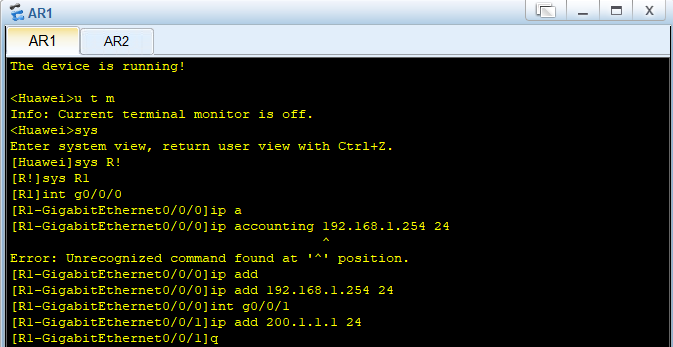

R1
​
int g0/0/0
​
ip add 192.168.1.254 24
​
g0/0/1
​
ip add 200.1.1.1 24

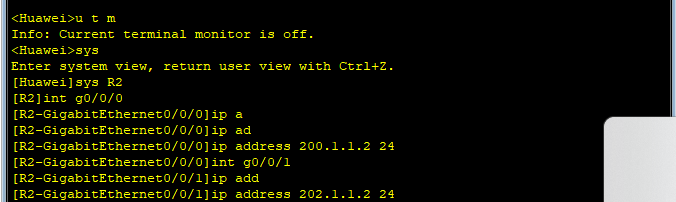

R2

int g0/0/0
​
ip add 200.1.1.2 24
​
int g0/0/1
​
ip add 202.1.1.2 24

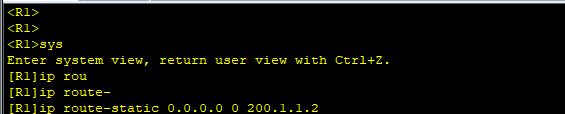

企业出口路由器需要配置默认路由

ip route-stsatic 0.0.0.0 0 200.1.1.2

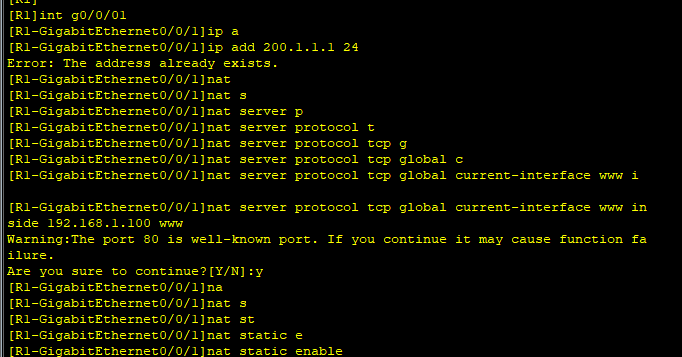

在企业出口路由器上 的g0/0/1 口配置
int  g0/0/1
ip address 200.1.1.1 255.255.255.0
​
netmask 255.255.255.255

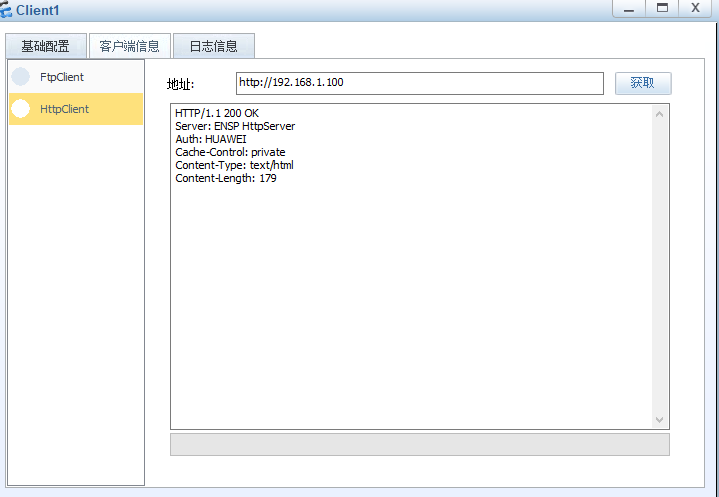

nat server protocol tcp global current-interface www inside 192.168.1.100 www
nat static enable

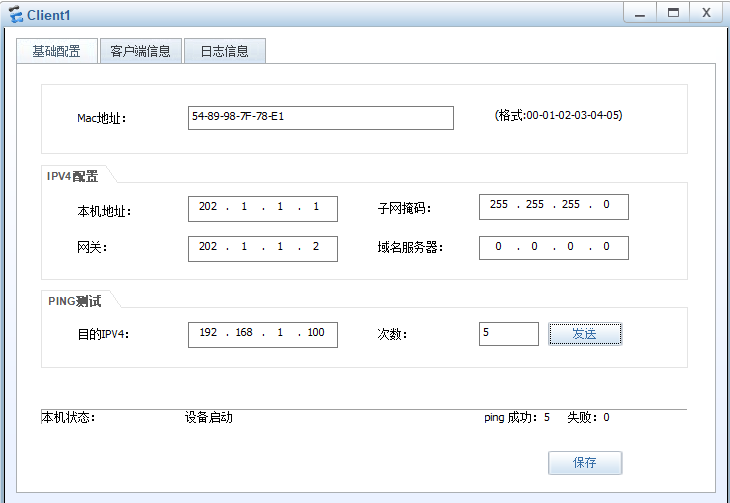

202.1.1.1 ping 192.168.1.100

3.Easy-IP

1.使用列表匹配私网的ip地址

2.将所有的私网地址映射成路由器当前接口的公网地址

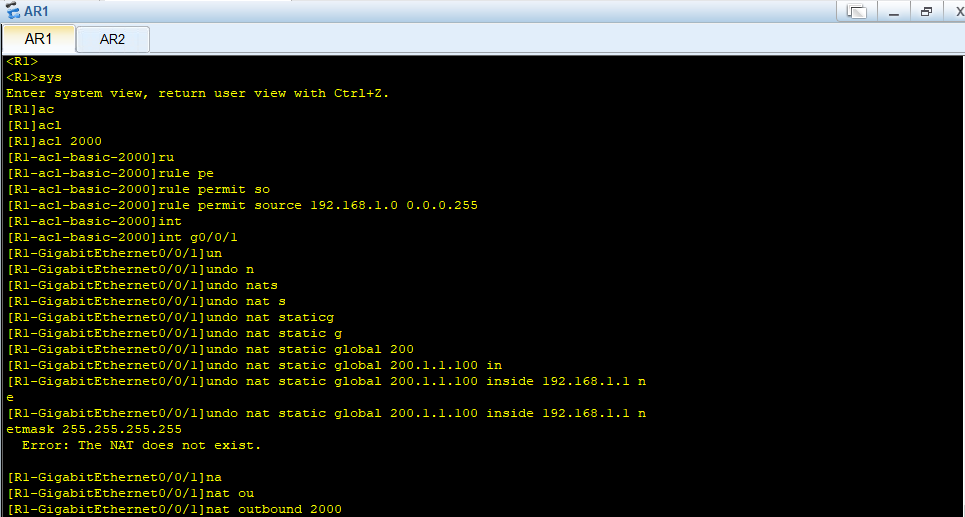

R1
​
acl 2000
rule permit source 192.168.1.0 0.0.0.255
int g0/0/1
undo nat static global 200.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
​
nat outbound 2000
​

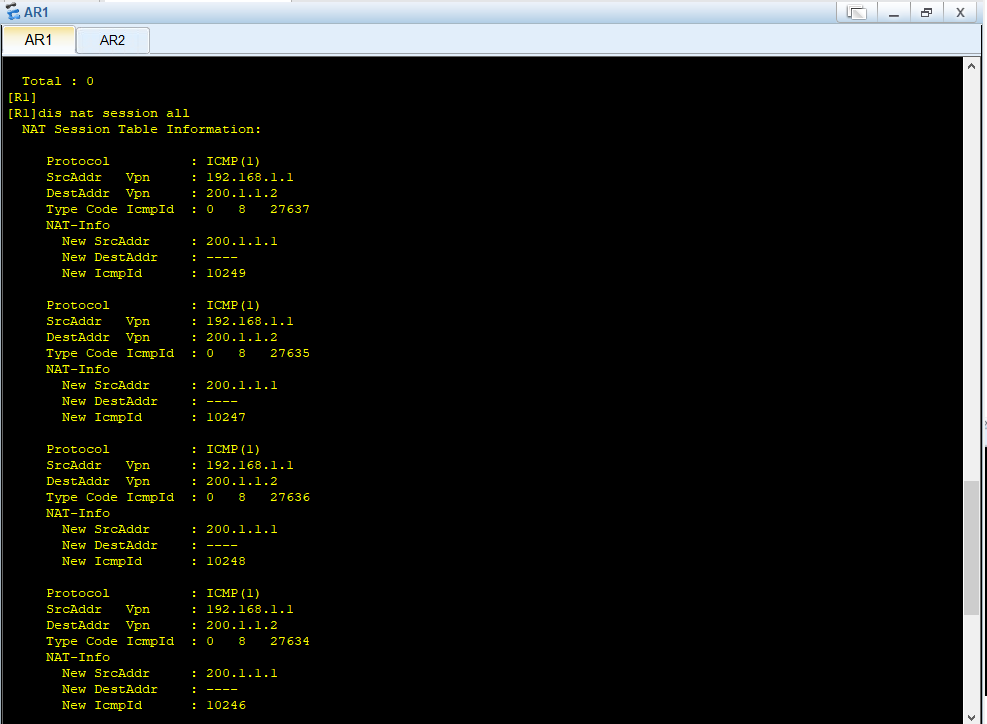

display nat session all
