最小系统

启动引脚

  • BOOT0、BOOT1：用于设置系统的启动方式

下载引脚

  • JTAG的IO：JTMS、JTCK、JTDI、JTDO、NJTRST
  • SW的IO：SWDIO、SWCLK

硬件设计

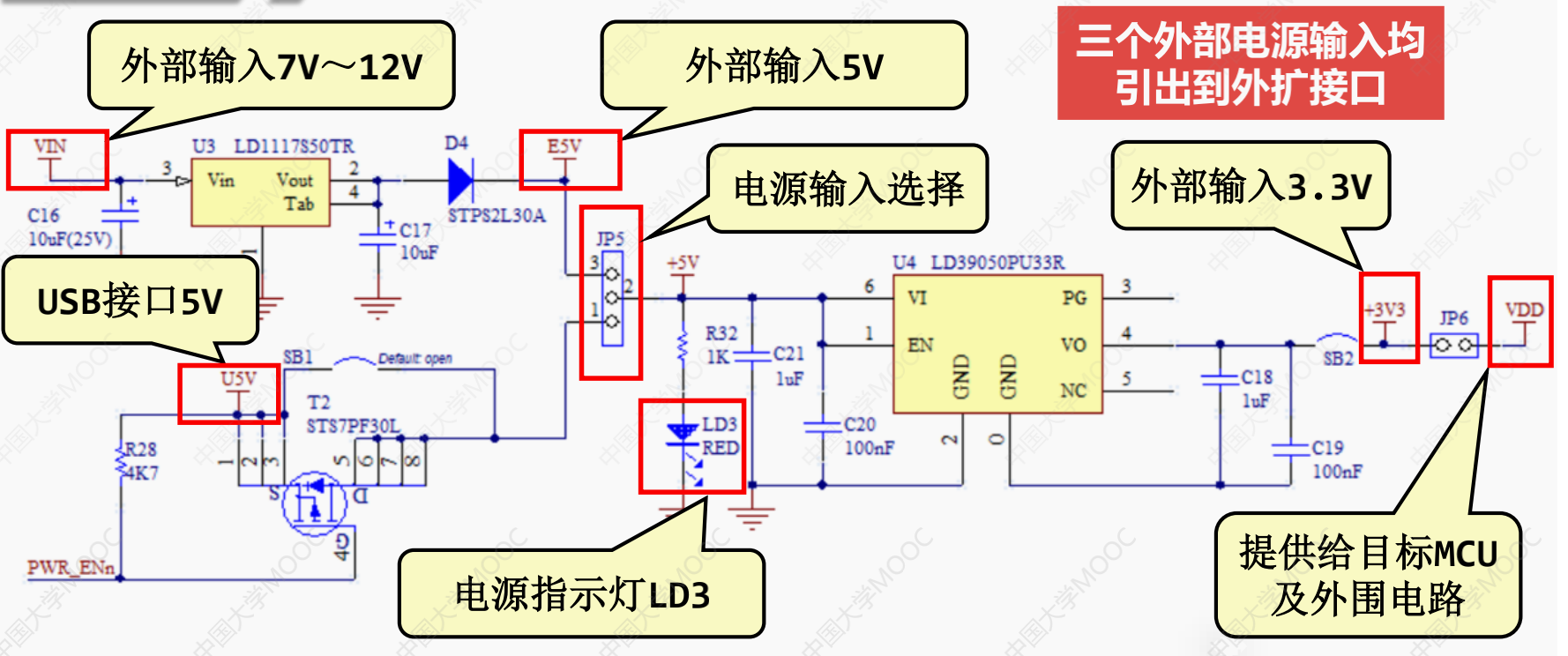

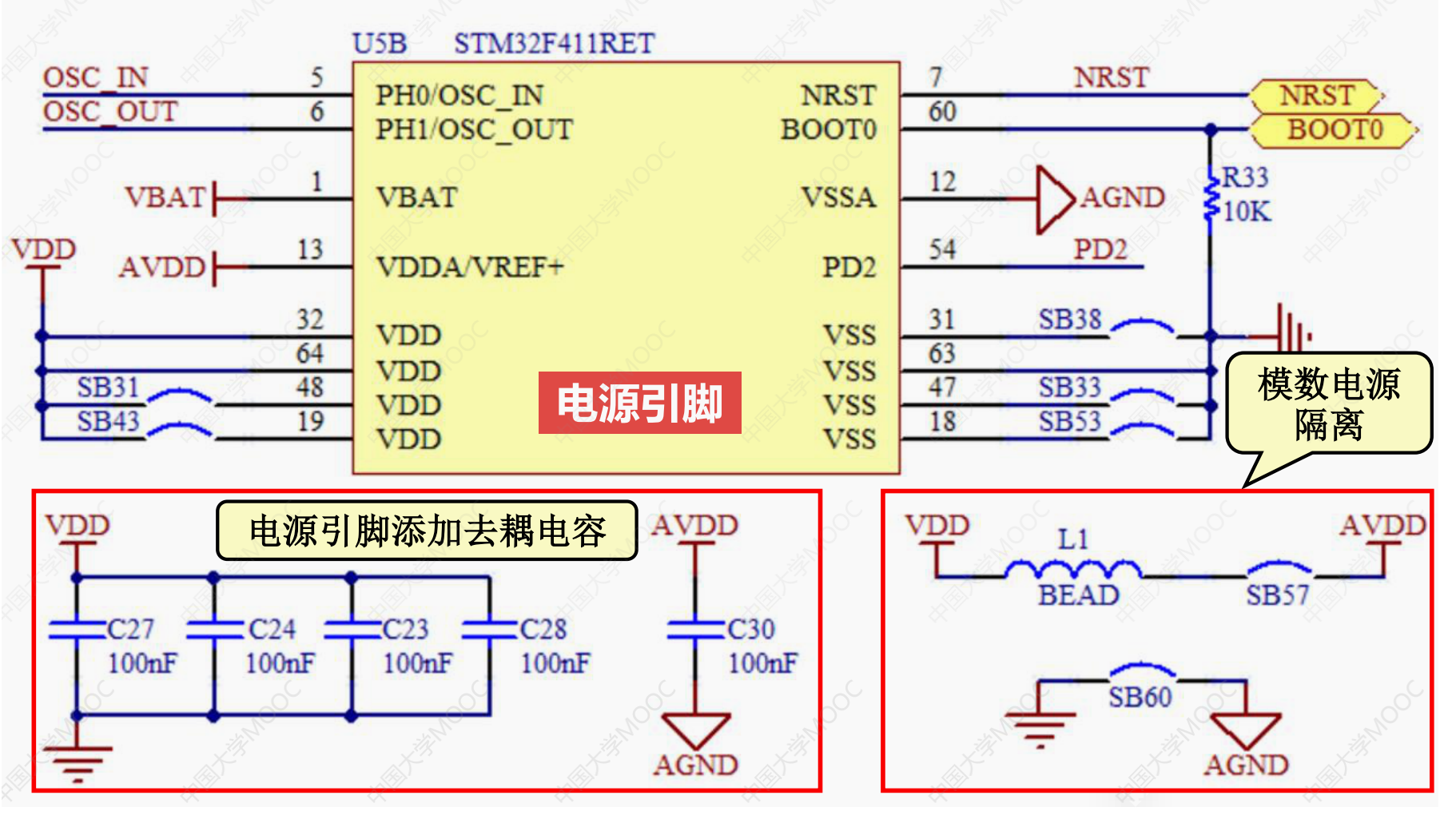

NUCLEO电源电路

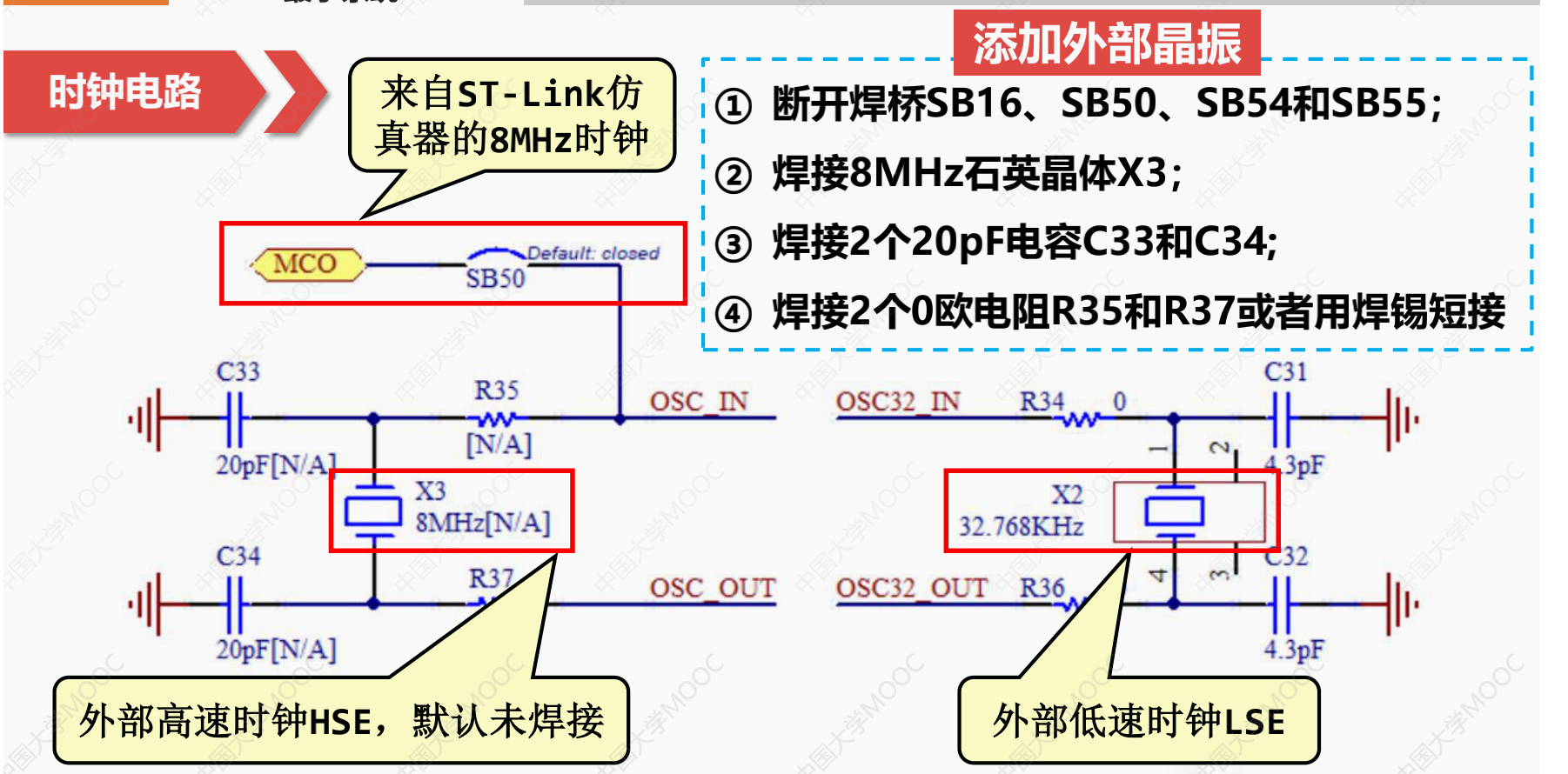

NUCLEO 时钟电路

  • 使用旁路模式ByPass的时钟电路作为HSE的时钟源：使用PH0为OSC_IN、PH1为OSC_OUT

NUCLEO 仿真器简化电路

  • 使用板载STLink仿真器：使用PA13为SWDIO、PA14为SWCLK

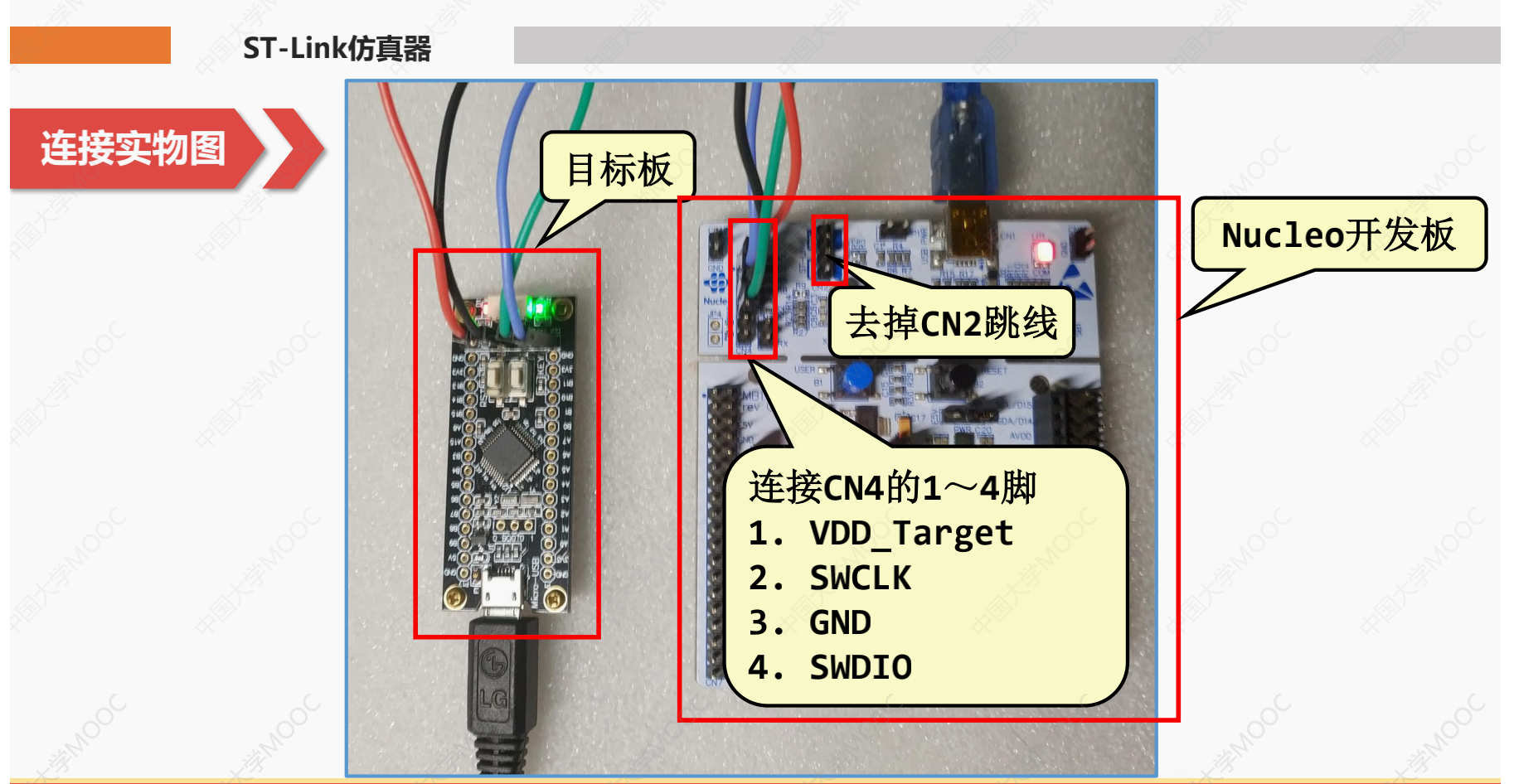

NUCLEO 当做STlink使用

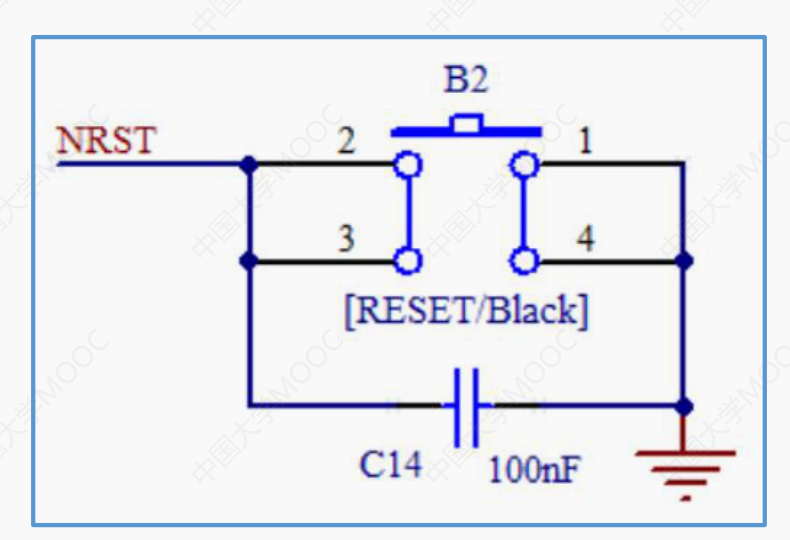

NUCLEO 复位电路

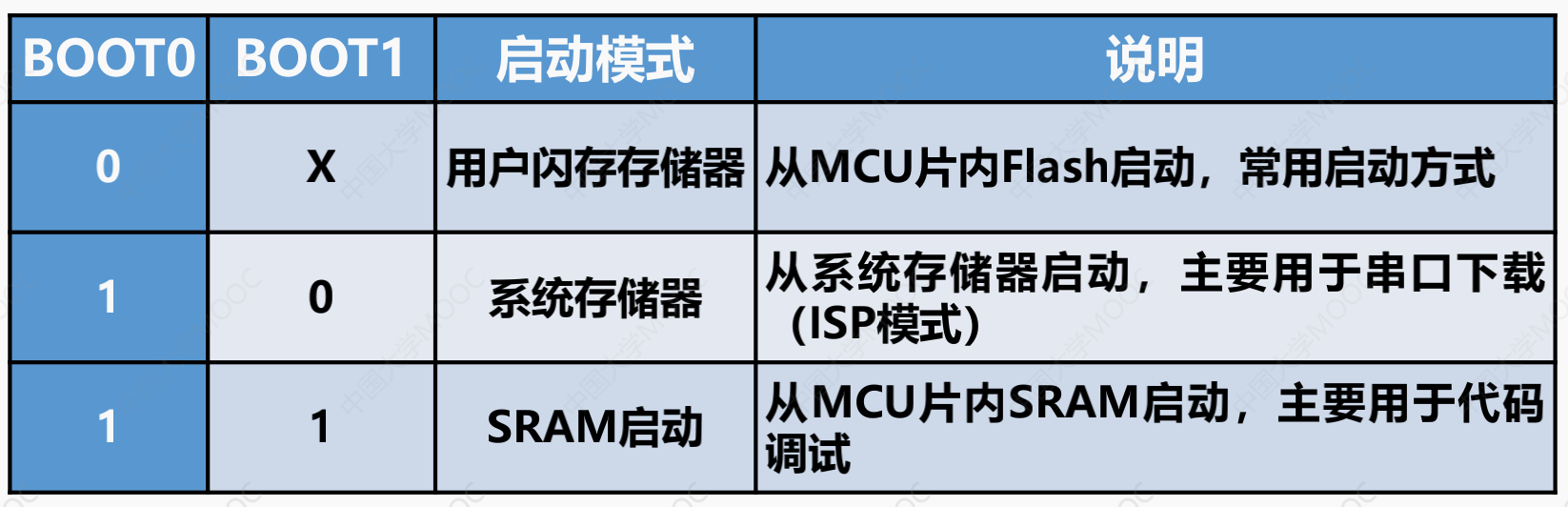

NUCLEO 启动模式

NUCLEO RTC供电

CubeMX的配置

  1. RCC-HSE=ByPass：HSE的时钟电路模式(由硬件决定)
  2. SYS-Debug=Serial Wire：使用SW方式调试(由硬件决定)
  3. CubeMX自动分配引脚：OSC_IN、OSC_OUT、SWDIO、SWCLK

用户代码

无

低功耗模式

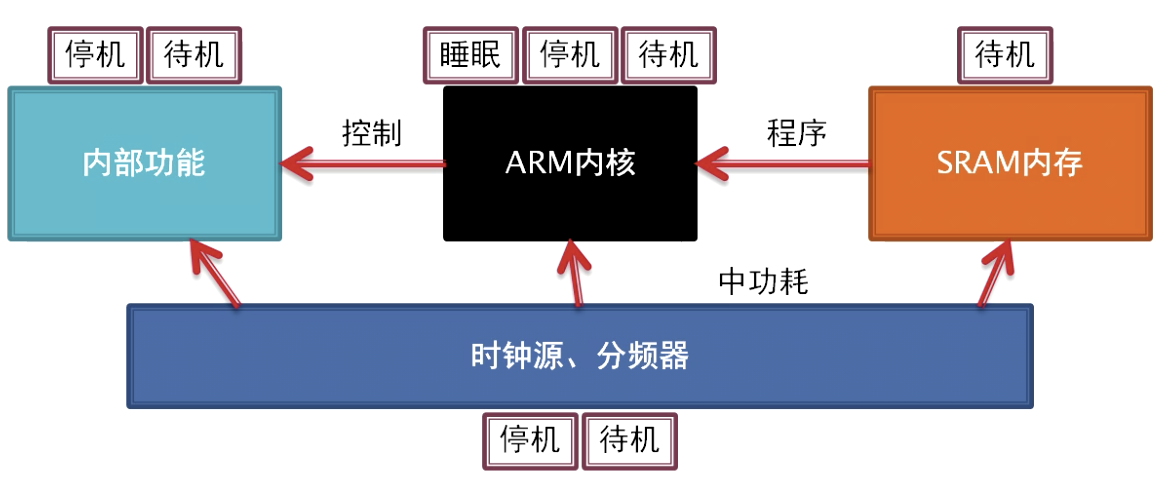

低功耗：MCU内部通过关掉部分内部功能达到省点目的

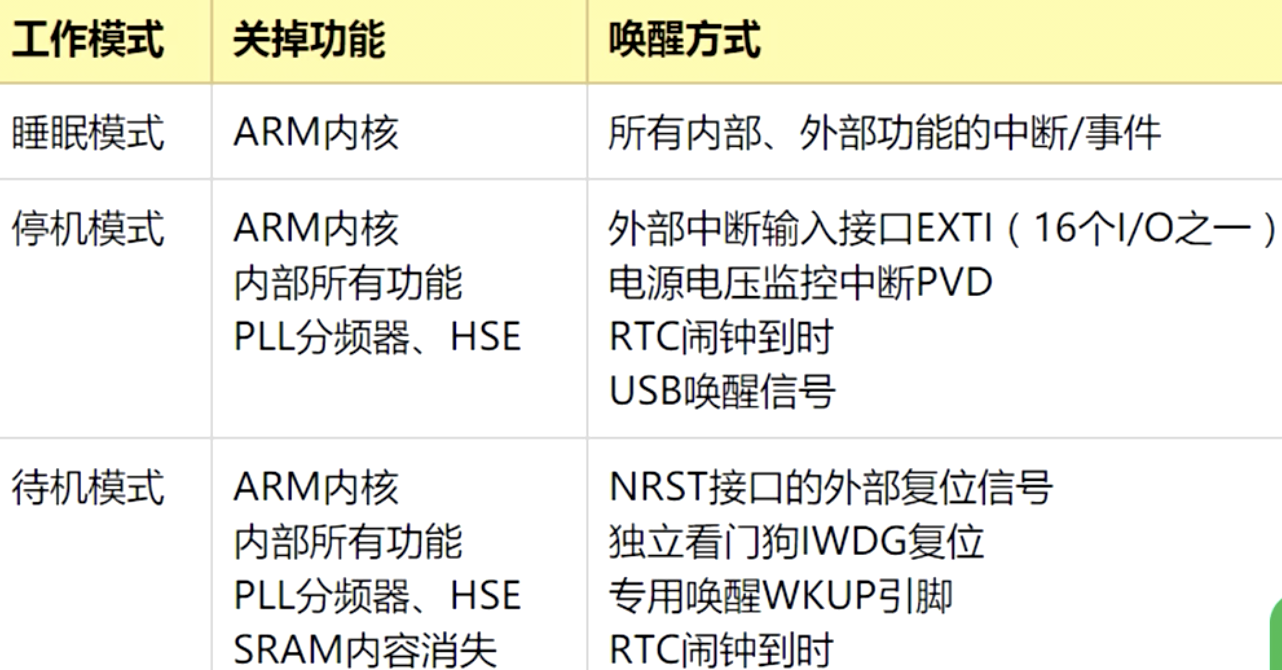

低功耗分类：

  • 睡眠模式：常在嵌入式OS中使用，只关闭CPU节能效果有限
  • 停机模式：常在电池供电的设备中使用，提高电池续航，SRAM和寄存器内容不丢失，唤醒后可继续运行
  • 待机模式：很少使用、只有少数条件唤醒、唤醒后需要复位、偶尔需要工作，大多数时间停止工作的场合

功耗差距(参考)：正常模式10mA→睡眠2mA→停机模式20μA→待机模式2μA
